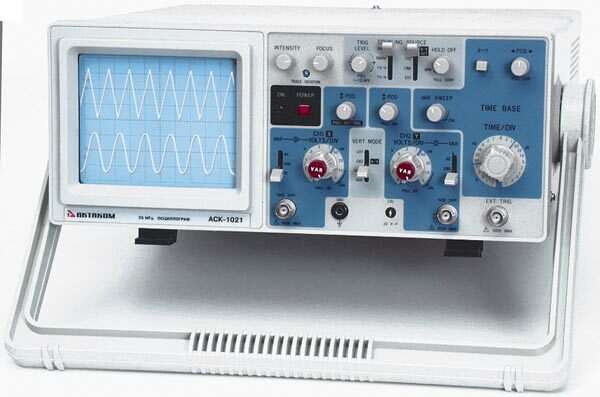

АСК-1021 Осциллограф аналоговый
Артикул: аск-1021
Заказать метрологическую поверку
Данный осциллограф является прибором лабораторного типа. Простота в обращении и высокая надежность делают данный осциллограф идеальным прибором с превосходными характеристиками для широкого спектра измерений, необходимых в исследованиях, производстве, в сфере образования и во многих других сферах применения.
Технические параметры
| СИСТЕМА ОТКЛОНЕНИЯ ПО ВЕРТИКАЛИ | |
|---|---|
| Коэффициент отклонения | 5 мВ/дел ... 5 В/дел (режим Х1) 1 мВ/дел ... 1 В/дел (режим Х5) |
| Аттенюатор | На 10 шагов с последовательностью 1-2-5 |
| Система верньерной регулировки | Обеспечивает возможность плавного изменения значения между шагами с перекрытием всего диапазона |
| Погрешность с выключенным переключателем х5 и выключенным делителем х10 | ±3% |
| Входное сопротивление | 1 МОм |
| Входная емкость | 25 пФ |
| Полоса пропускания | 25 МГц |
| Время нарастания ПХ | 14 нс |
| Максимальное напряжение на входе | при закрытом входе: 50 В; с делителем 1:10 - 500 В |
| Режимы работы | CH 1 — режим работы канала 1, одиночная осциллограмма CH 2 — режим работы канала 2, одиночная осциллограмма ALT — оба канала, попеременный режим CHOP — оба канала, режим манипуляции ADD — алгебраическая сумма каналов СН 1 + СН 2 |
| Инвертирование сигнала | Только для канала 2 |
| СИСТЕМА ОТКЛОНЕНИЯ ПО ГОРИЗОНТАЛИ | |
| Коэффициент развертки | 0,1 мкс/дел ... 2 с/дел в последовательности 1-2-5, 20 шагов |
| Система верньерной регулировки | Обеспечивает возможность плавного изменения значения развертки между шагами с перекрытием всего диапазона |
| Погрешность с выключенным множителем x10 | ±3% |
| Масштабирование | x10 |
| Блокировка | Регулируется непрерывным образом от обычного режима NORM блокировки до 5-ти кратного увеличения значения, соответствующего указанному обычному режиму |
| СИНХРОНИЗАЦИЯ | |
| Режимы | Авто, норм., ТВ |
| Источники синхронизации | Канал 1, канал 2, сеть, внешний вход |
| Вход внешнего сигнала синхронизации | 1 МОм/30 пФ, макс. амплитуда 300 В (пост.+перем.) |
| РЕЖИМ X-Y | |
| Входы | Канал 1 — вход X, канал 2 — вход Y |
| Чувствительность | 5 мВ/дел ... 5 В/дел |
| Полоса пропускания | 2 МГц |
| Сдвиг фазы | Менее 3° |
| ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА | |
| Тип | Прямоугольная с масштабной сеткой |
| Область индикации | 8 х 10 дел. (1 дел. = 1см) |
| Напряжение системы ускорения | 2,1 кВ |
| Фосфорное покрытие | Типа Р31 |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | |
| Z-вход | Положительный сигнал ТТЛ-логики, низкий уровень интенсивности сигнала гашения при любом сигнале интенсивности, высокий уровень непогашенного сигнала любой интенсивности |
| Выход сигнала канала 2 | 100 мВ/дел (без нагрузки) 50 мВ/дел (с нагрузкой 500 Ом) |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Экран | ЭЛТ, 8×10 дел |
| Сигнал калибратора | Прямоугольный импульс, 1 кГц, 2 В |
| Питание | 220 В, 50/60 Гц |
| Потребляемая мощность | 40 Вт |
| Габаритные размеры | 324х132х398 мм |
| Масса | 7,8 кг |
| Габаритные размеры в упаковочной таре 400х230х500, вес 9,35 кг. | |
Стандартная комплектация
- Прибор
- Осциллографические щупы — 1 пара
- Шнур питания
- Пластмассовая отвертка
- Предохранитель
- Руководство по эксплуатации
Дополнительная комплектация
- BNC кабель PTL922, PTL923 PTL924, PTL925, PTL927
- Переходники BNC: PTL-2156, PTL-2157, PTL-2158, PTL-2159, PTL-2162
- Осциллографический пробник (Делитель 60 МГц) HP-9060, (Делитель 100 МГц) HP-9100, HP-9101R, (Делитель 150 МГц) HP-9150, HP-9151R, (Делитель 250 МГц) HP-9250, HP-9251R, HP-9258, HP-9258R, (Делитель 350 МГц) HP-6350, HP-6351R, (Делитель 500 МГц) HP-6501R, P-6501R
- миниклипса АСА-2554
