ARCOM-AH3-ND, уст. 0…1мин,0…10мин,0…1ч,0…10ч, пит.~110В , вых.Рх5А, колодка: PF083A(-E), вшг: 40х50х90мм. A45135

ARCOM-AH3-ND, уст. 0…1мин,0…10мин,0…1ч,0…10ч, пит.~110В , вых.Рх5А, колодка: PF083A(-E), вшг: 40х50х90мм. A45135
pdf Руководство по эксплуатации 251.09 КБ
pdf Руководство по эксплуатации 407.02 КБ
pdf Сертификат соответствия 1.01 МБ
ARCOM-AH3-ND, уст. 0…1мин,0…10мин,0…1ч,0…10ч, пит.~110В , вых.Рх5А, колодка: PF083A(-E), вшг: 40х50х90мм. A45135
Артикул: 100005825
Цена по запросу За 1 шт.
В заказ
Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени
  • Диапазон задаваемых выдержек времени: 0...30 ч
  • Погрешность: ±1% от полной шкалы
  • Отсчет времени: прямой
  • Режимы работы: однократный
  • 2 независимых логических управляющих выходных устройства: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле
  • Поворотная механическая шкала
  • Колодка PF083A в комплекте
  • Монтаж: настенный, на DIN-рейку (стандарт 2S), в щит (с помощью КМЩ-54)

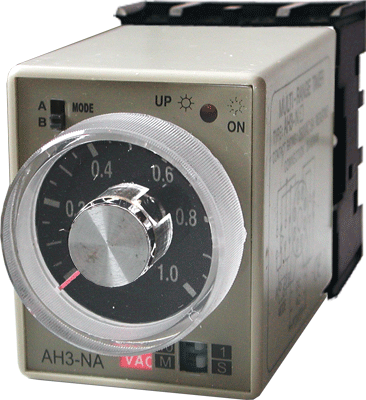

Реле времени (таймер) ARCOM-AH3-N предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени
Особенности:
  • Широкий диапазон переключаемых выдержек
  • Задержка на включение и выключение
  • Переключатель логики работы реле
  • Запуск подачей питания
  • Поворотная механическая шкала
  • Индикатор работы и состояния реле
  • Съемная клеммная колодка
Технические характеристики:
Параметр Значение
Диапазон задаваемых выдержек времени AH3-NA: 0…1 с, 0…10 с, 0…1 мин, 0…10 мин
AH3-NB: 0…3 c, 0…30 c, 0…3 мин, 0…30 мин
AH3-NС: 0…6 с, 0…60 с, 0…6 мин, 0…60 мин
AH3-ND: 0…1 мин, 0…10 мин, 0…1 ч, 0…10 ч
AH3-NE: 0…3 мин, 0…30 мин, 0…3 ч, 0…30 ч
Относительная погрешность
±1% от полной шкалы
Количество выходов 2
Выход
Базовое исполнение: реле ~5 А, 220 В
Опционально возможные исполнения:
SSR – управление твердотельным реле =6...24 В, 30 мА (ARC-SSR-...DA и ARC-3SSR-...DA)
Режим работы реле
С задержкой времени (положение переключателя «А»)
Мгновенного переключения (положение переключателя «B»)
Потребляемая мощность
2 ВА
Питание
~220 В, ~110 В, =24 В
Условия эксплуатации −10…50°С
48…85%RH
Монтаж
Настенный, на DIN-рейку (стандарт 2S), в щит (с помощью крепежа Y-40)
Габаритные размеры
50×40×83 мм
(50×40×87 мм - с колодкой)
Размеры резного отверстия
51×41 мм

Габаритные размеры

Версия: 2015-08-20-КВА
