Кран шаровой трехходовой смесительный неполнопроходной с электроприводом AR500-3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Легко заменяемый привод
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- 3-проводная схема подключения
- Простота монтажа
Технические характеристики:
| Параметр | Значение |
| Тип | Шаровой трехходовой
смесительный неполнопроходной |
| Рабочая среда | Вода, горячая вода, воздух |
| Материал | Корпуса | Латунь |
| Уплотнения | NBR |
| Температура рабочей среды | 2…90°С |
| Рабочее давление | 0...1,6 МПа |
| Диаметр условного прохода | 13...17 мм |
| Присоединение | Резьбовое G¾", G1" |
| Модель электропривода | AR500 | AR500D |
| Время полного поворота | 15 c | 8...10 c |
| Крутящий момент | 5 Н∙м | 4 Н∙м |
| Степень защиты | IP62 | IP54 |
Угол полного поворота
- AR500, AR500D
- AR500E |
90° (вращение в обоих направлениях)
90° (вращение в одном направлении) |
| Питание, ток, мощность | ~220В, 50/60 Гц,
27 мА, 6 ВA | =24В, 100 мА, 2,4 Вт;
=12В, 150 мА, 2 Вт |
| Длина кабеля | 370 | 380 |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Модель
привода | Вес (AR500), кг | Вес (AR500D), кг |
| AR500-3-20/13 | 13 | 20 | G¾" | 0,0 | 1,6 | AR500,
AR500D | 0,69 | 0,59 |
| AR500-3-25/17 | 17 | 60 | G1" | 0,88 | 0,78 |

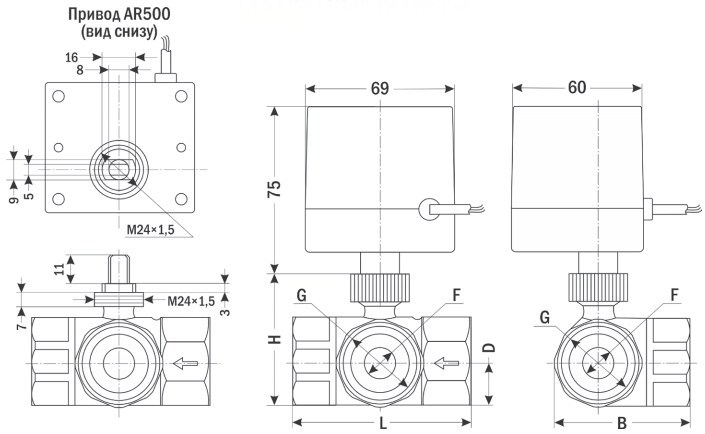

| Размер, мм | AR500-3, Ду, мм |
| 13 | 17 |
| B | 55 | 62 |
| D | 16 | 20 |
| F | 13 | 17 |
| G | ¾" | 1" |
| H | 54 | 59 |
| L | 71 | 84 |
