Клапан соленоидный нормально закрытый фланцевый прямого действия с поршнем AR-YCPS31F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Срабатывание при нулевом давлении
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, масла, спирт |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE |
| Температура рабочей среды | −20…180°С |
| Рабочее давление | 0...1 МПа |
| Диаметр условного прохода | 25...50 мм |
| Присоединение | Фланцевое F1"...F2" |
| Катушка | Ду=25 мм | S21H, ASE21B, ASEx1320, ASEx282, IP65 |
| Ду=32...50 мм | SD01H, ASEx545, IP65 |
| Питание | S21H, ASEx282, SD01H: =12 В, =24 В, ~24 В, ~110 В, ~220 В;
ASEx1320, ASE21B: =12 В, =24 В, ~220 В;
ASEx545: =24 В; ~24 В, ~110 В, ~220 В |
| Мощность | S21H | 22 ВА (АС), 15 Вт (DC) |
| ASE21B | 5,5 ВА (АС), 12 Вт (DC) |
| ASEx1320 | 28 ВА (AC), 20 Вт (DC) |
| ASEx282 | 24 ВА (АС), 17 Вт (DC) |
| ASEx545 | 15 ВА (AC), 18 Вт (DC) |
| SD01H | 35 ВА (АС), 30 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCPS3125 FSP | 25 | 10 | F1" | 0 | 1 | S21H, ASE21B, ASEx1320, ASEx282 | 3,5 |
| AR-YCPS3132 FSP | 32 | 20 | F1¼" | SD01H, ASEx545 | 6,3 |
| AR-YCPS3140 FSP | 40 | 25 | F1½" | 6,4 |
| AR-YCPS3150 FSP | 50 | 41 | F2" | 7,6 |

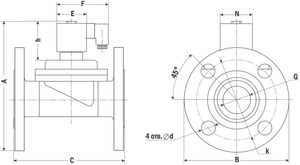

| Размер, мм | YCPS3125 F | YCPS3132 F | YCPS3140 F | YCPS3150 F |
| A | 165 | 205 | 215 | 230 |
| ∅B | 115 | 129 | 150 | 157 |
| C | 127 | 152 | 159 | 184 |
| G | 1" | 1¼" | 1½" | 2" |
| F | 76 | 102 | 104 | 102 |
| E | 47 | 75 | 75 | 75 |
| N | 39 | 56 | 56 | 56 |
| d | 13,5 | 18 | 18 | 18 |
| k | 74 | 100 | 92 | 107 |
| h | 62 | 98 | 90 | 90 |
