Клапан соленоидный нормально открытый непрямого действия с поршнем AR-YCP32 предназначен для управления потоком рабочей среды в трубопроводеОсобенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Работа при высоком давлении до 1,6 МПа
Принцип действия и область применения:Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, масла, спирт |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...180°С |
| Рабочее давление | 0,05…1,6 MПa |
| Диаметр условного прохода | 12...50 мм |
| Присоединение | Резьбовое G⅜"...G2" |
| Катушка | S21H, ASE21B*, ASEx1320, ASEx282, IP65 |
| Питание | ~220 В, ~110 В**, ~24 В**
=24 В, =12 В |
| Мощность | S21H: 22 ВА (АС), 15 Вт (DC)
ASE21B: 5,5 ВА (АС), 12 Вт (DC)
ASEx1320: 28 ВА (AC), 20 Вт (DC)
ASEx282: 24 ВА (AC), 17 Вт (DC) |
* Для установки катушки ASE21B на клапан нужна рассверловка до ∅ 15 мм металлической пластины верхней части катушки
** Кроме ASE21B и ASEx1320
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCP3212 GSP | 12 | 3,8 | G⅜" | 0,05 | 1,6 | S21H, ASE21B, ASEx1320, ASEx282 | 0,81 |
| AR-YCP3215 GSP | 15 | 3,8 | G½" | 0,81 |
| AR-YCP3220 GSP | 20 | 8 | G¾" | 1,12 |
| AR-YCP3225 GSP | 25 | 10 | G1" | 1,47 |
| AR-YCP3232 GSP | 32 | 20 | G1¼" | 2,67 |
| AR-YCP3240 GSP | 40 | 25 | G1½" | 2,46 |
| AR-YCP3250 GSP | 50 | 41 | G2" | 3,59 |

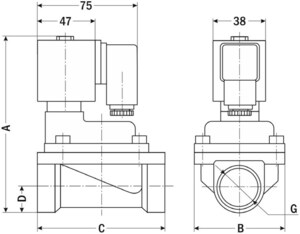

| Размер, мм | AR-YCP3212 | AR-YCP3215 | AR-YCP3220 | AR-YCP3225 | AR-YCP3232 | AR-YCP3240 | AR-YCP3250 |
| A | 113 | 113 | 127 | 140 | 151 | 173 | 176 |
| B | 48 | 48 | 60 | 72 | 95 | 96 | 120 |
| C | 75 | 75 | 84 | 102 | 129 | 130 | 155 |
| D | 13,5 | 13,5 | 15 | 20 | 28 | 28 | 34 |
| G | ⅜" | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
