AR-SB360, 3/2-НО, Ду=2,7мм, Присоед.1/8",Латунь, Уплотн.: NBR, Р=(0…1)МПа, Т=(-10…80)°С, Катушка: SB480, ~220В, вшг:70x30x67мм, 227г. 108004498
pdf Руководство по эксплуатации
323.13 КБ
Артикул: 108004498
Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-10-05-КВА
- Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
- Температура рабочей среды: −10…120°С
- Рабочее давление: 0...1 МПа
- Диаметр условного прохода: 12...50 мм
- Материал корпуса: латунь или нержавеющая сталь
- Материал уплотнения: VITON или EPDM
- Присоединение: резьбовое G⅜"...G2"
Особенности:
- Срабатывание при нулевом давлении
- Высокая частота срабатывания
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
| Параметр
|
Значение
|
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт | |
| Материал | Корпуса | Латунь или нержавеющая сталь
|
| Уплотнения | VITON или EPDM | |
| Температура рабочей среды | −10…120°С
Для рабочих сред при температуре от −10 до +5°С предпочтительнее выбирать EPDM |
|
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Катушка | Ду=12...25 мм | S51H, IP65
|
| Ду=32...50 мм | SD01H, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
|
| Мощность
|
S51H | 40 ВА (АС), 30 Вт (DC)
|
| SD01H | 35 ВА (АС), 30 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
|
Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-2W2112 GYZ
|
12
|
3,8
|
⅜"
|
0 | 1
|
S51H |
| AR-2W2115 GYZ
|
15
|
3,8
|
½" | |||
| AR-2W2120 GYZ
|
20
|
8
|
¾" | |||
| AR-2W2125 GYZ | 25
|
10
|
1" | |||
| AR-2W2132 GYZ
|
32
|
20
|
1¼" | SD01H
|
||
| AR-2W2140 GYZ | 40
|
25
|
1½" | |||
| AR-2W2150 GYZ
|
50
|
41
|
2"
|

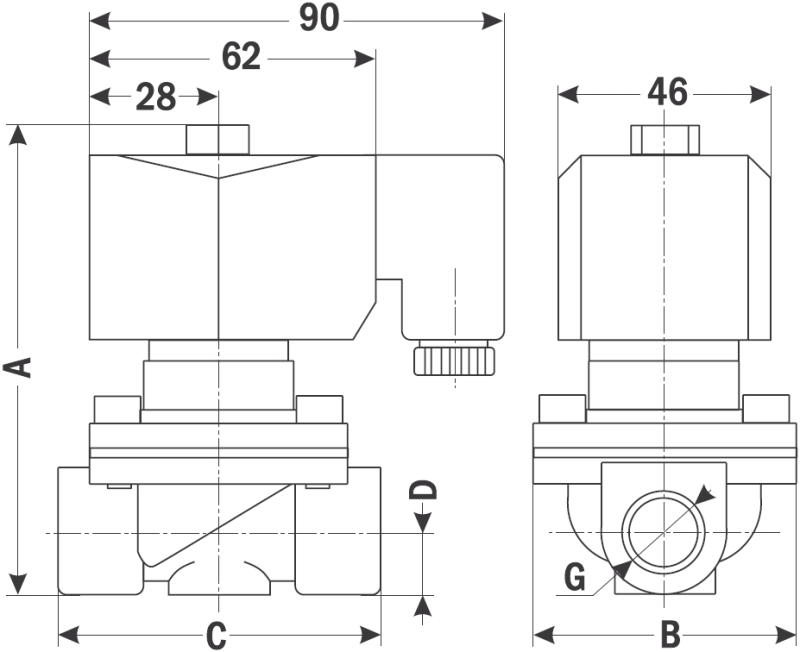

| Габаритные размеры для AR-2W21,12...25 мм
|
 |
| Размер, мм
|
AR-2W2112
|
AR-2W2115
|
AR-2W2120
| AR-2W2125
|
||||
| Материал корпуса
|
Латунь
|
Сталь
|
Латунь
|
Сталь
|
Латунь
|
Сталь
|
Латунь
|
Сталь
|
| A
|
100
|
106
|
100
|
106
|
107
|
112
|
117
|
121
|
| B
|
57
|
57
|
57
|
57
|
58
|
55
|
77
|
72
|
| C
|
67
|
69
|
67
|
69
|
69
|
72
|
95
|
98
|
| D
|
13
|
14
|
13
|
14
|
16
|
17
|
21
|
21
|
| G
|
⅜"
|
½" | ¾" | 1" | ||||
| Вес, кг
|
0,85
|
0,85
|
0,86
|
0,89
|
0,91
|
1,4
|
1,43
|
1,48
|

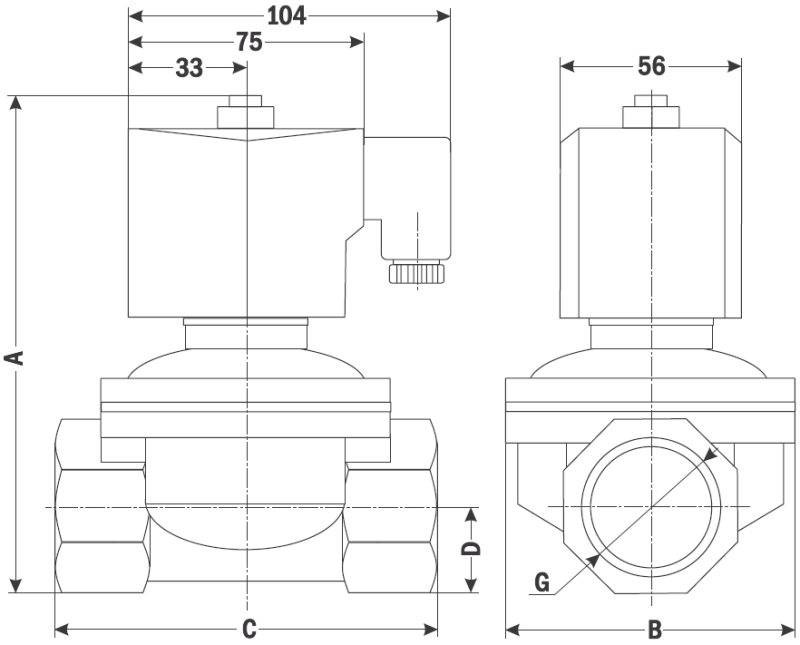

| Габаритные размеры для AR-2W21, 32...50 мм
|
 |
| Размер, мм
|
AR-2W2132
|
AR-2W2140
|
AR-2W2150
| |||
| Материал корпуса
| Латунь
| Сталь
| Латунь
| Сталь
| Латунь
| Сталь
|
| A
|
155
|
149
| 160
|
162
| 177
|
180
|
| B
|
86
|
87
| 94
|
93
| 119
|
123
|
| C
|
113
|
116
| 122
|
122
| 160
|
167
|
| D
|
26
|
26
| 28
|
29
| 34
|
36
|
| G
|
1¼"
|
1½" | 2" | |||
| Вес, кг
|
2,1
|
2,1
| 2,48
|
2,42
| 3,78
|
3,89
|
