AR-SB116-5015, НЗ, Ду=13мм, Присоед.1/2",Латунь, Уплотн.: PTFE, Р=(0,1…5)МПа, Т=(0…90)°С, Kv=2,52м3/ч, Катушка: S91H, ~220В, вшг:98x36x91мм, 660г. 108004645
pdf Руководство по эксплуатации
284.87 КБ
pdf Руководство по эксплуатации
415.58 КБ
Артикул: 108004645
Клапан соленоидный нормально закрытый непрямого действия с поршнем, для природного газа для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-08-24-КВА
- Рабочая среда: вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ
- Температура рабочей среды: 0…90°С
- Рабочее давление: 0,1...4–5 МПа
- Диаметр условного прохода: 13...25 мм
- Материал корпуса: латунь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G¼"...G1"
Особенности:
- Работа при высоком давлении до 5 МПа
- Высокая частота срабатывания: до 60 циклов открытия/закрытия в минуту
- Использование для природного газа
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
|
Значение
|
|
| Рабочая среда | Вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ | |
| Материал | Корпуса | Латунь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | 0…90°С
|
|
| Рабочее давление | 0,1...4–5 МПа | |
| Диаметр условного прохода | 13...25 мм | |
| Присоединение | Резьбовое G¼"...G1" | |
| Катушка | SB086, ASE11B, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
|
| Мощность
|
SB086: 22 ВА (АС), 16 Вт (DC)
ASE11B: 4,5 ВА (AC), 8 Вт (DC) |
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
|
Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
Вес, кг
|
| AR-SB116-5008 GBP
|
13
|
2,52
|
G¼"
|
0,1
|
5
|
SB086, ASE11B
|
0,76
|
| AR-SB116-5010 GBP
|
G⅜"
|
||||||
| AR-SB116-5015 GBP
|
G½"
|
||||||
| AR-SB116-5020 GBP
|
20
|
5
|
G¾"
|
4
|
1,24
|
||
| AR-SB116-5025 GBP
|
25
|
8,5
|
G1"
|
1,9
|

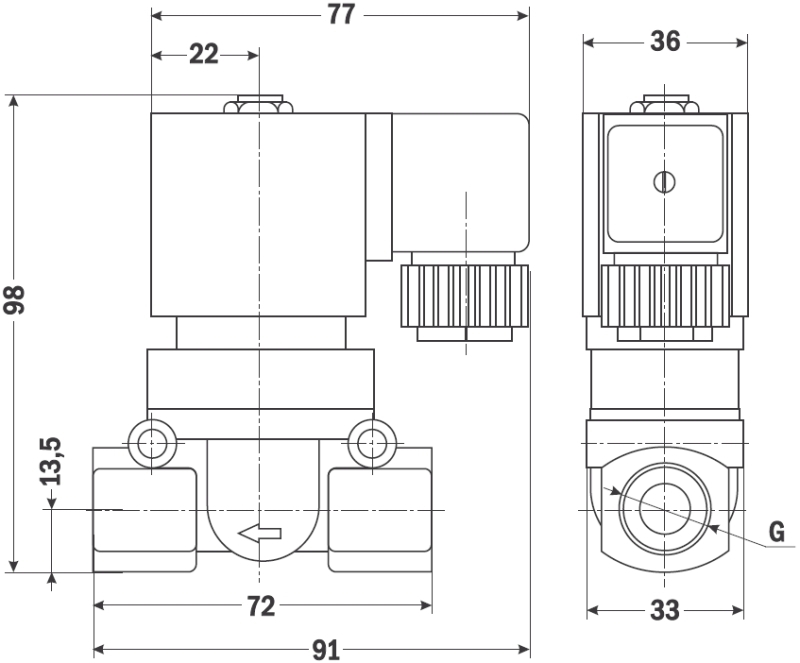

| Габаритные размеры SB116-5, 13 мм
|
 |
| Размер, мм
|
AR-SB116-5008 | AR-SB116-5010 | AR-SB116-5015 |
| G
|
¼" | ⅜" | ½" |

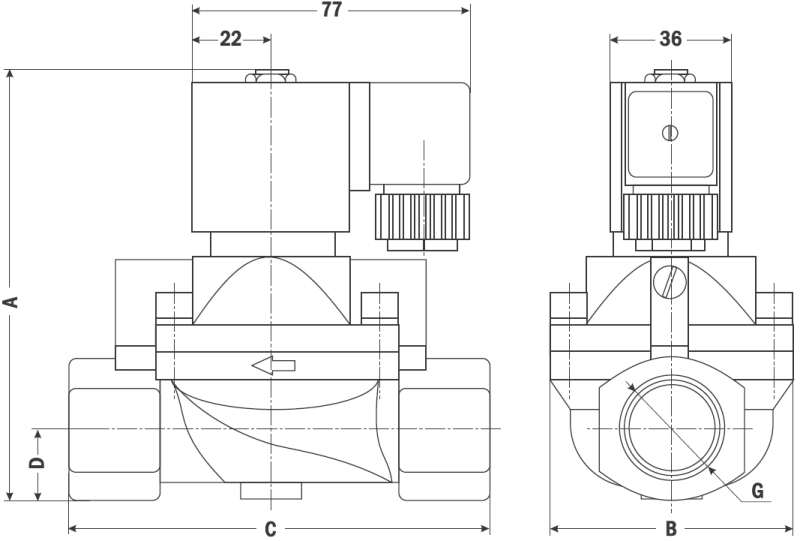

| Габаритные размеры SB116-5, 20...25 мм
|
 |
| Размер, мм
|
AR-SB116-5020 | AR-SB116-5025 |
| A
|
115 | 120 |
| B | 57
|
70
|
| C | 95
|
116
|
| D
|
18
|
20,5
|
| G
|
¾" | 1" |
Версия: 2016-08-24-КВА
