Клапан соленоидный нормально открытый непрямого действия с поршнем на высокое давление до 45,0 МПа AR-5H12 (AR-SB165-HSF) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 45,0 МПа
- Использование только в системах с давлением от 0,5 МПа
Принцип действия и область применения:Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, тепло-снабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...120°С (по спецзаказу: −60...200°С) |
| Рабочее давление | 0,5…45 МПа |
| Диаметр условного прохода | 6...50 мм |
| Присоединение | Резьбовое G⅛"...G2" |
| Катушка | AS98H, IP54 |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность | ~40 ВА (AC), =40 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес,
кг |
| AR-5H12-06 GSP | 6 | 0,3 | ⅛" | 0,5 | 45 | AS98H | 2,2 |
| AR-5H12-06 GSP | 6 | 0,3 | ¼" |
| AR-5H12-10 GSP | 10 | 2,1 | ⅜" |
| AR-5H12-15 GSP | 15 | 2,8 | ½" | 3,2 |
| AR-5H12-20 GSP | 20 | 4,2 | ¾" | 4 |
| AR-5H12-25 GSP | 25 | 7,2 | 1" |
| AR-5H12-32 GSP | 32 | 10,5 | 1¼" | 6,5 |
| AR-5H12-40 GSP | 40 | 15,3 | 1½" | 8,5 |
| AR-5H12-50 GSP | 50 | 19,2 | 2" | 12 |

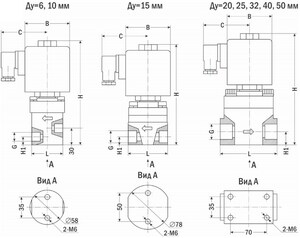

| Параметр | AR-5H12, Ду, мм |
| -06 | -06 | -10 | -15 | -20 | -25 | -32 | -40 | -50 |
| B | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| C | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| D | G⅛" | G¼" | G⅜" | G½" | G¾" | G1" | G1¼" | G1½" | G2" |
| H | 180 | 180 | 180 | 190 | 190 | 190 | 200 | 240 | 270 |
| H1 | 15 | 15 | 15 | 15 | 22 | 22 | 30 | 33 | 40 |
| L | 53 | 53 | 53 | 70 | 95 | 95 | 115 | 130 | 170 |
