Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-2W52 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Пластиковый корпус
Принцип действия и область применения:Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: пластик BMC
Уплотнения: NBR |
| Температура рабочей среды | −5…80°С |
| Рабочее давление | 0...0,7 МПа |
| Диаметр условного прохода | 16...25 мм |
| Присоединение | Резьбовое G½"...G1" |
| Катушка | AS01, S51H, ASEx282, ASEx1320, IP65 |
| Питание | AS01: ~24 В, ~110 В, ~220 В;
S51H: =12 В, =24 В, =110 B, ~24 В, ~110 В, ~220 В;
ASEx282: =12 В, =24 В, ~24 В, ~110 В, ~220 В;
ASEx1320: =12 В, =24 В, ~220 В |
| Мощность | AS01: 26 ВА (АС)
S51H: 40 ВА (АС), 30 Вт (DC)
ASEx282: 24 ВА (AC), 17 Вт (DC)
ASEx1320: 28 ВА (АC), 20 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес*, кг |
| AR-2W52-15 GLN | 16 | 4,1 | G½" | 0 | 0,7 | AS01, S51H, ASEx282, ASEx1320 | 0,53 |
| AR-2W52-20 GLN | 20 | 6,5 | G¾" |
| AR-2W52-25 GLN | 25 | 10,2 | G1" | 0,62 |
* С катушкой AS01

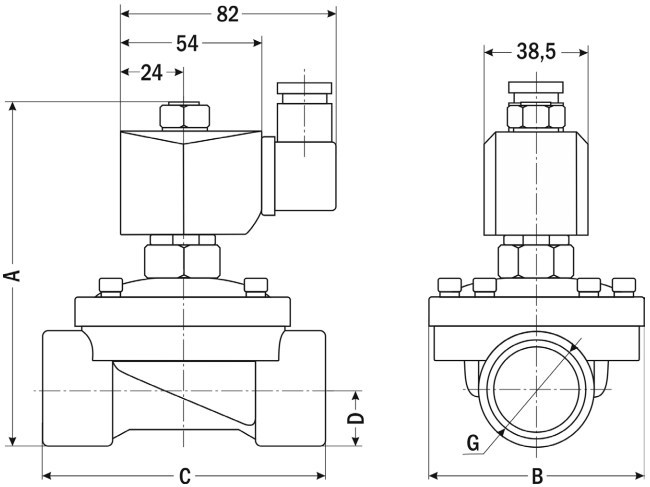

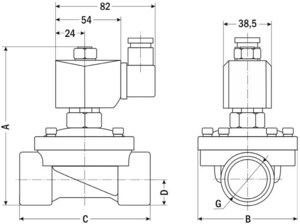

| Размер, мм | AR-2W52-15 | AR-2W52-20 | AR-2W52-25 |
| A | 120 | 123 | 129 |
| B | 67 | 67 | 82 |
| C | 76 | 79,5 | 107 |
| D | 16 | 18,5 | 24,5 |
| G | G½" | G¾" | G1"
|
