Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W51 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Пластиковый корпус
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса | Пластик BMC |
| Уплотнения | NBR |
| Температура рабочей среды | −5…80°С |
| Рабочее давление | 0…0,7 МПа |
| Диаметр условного прохода | 16…25 мм |
| Присоединение | Резьбовое G½"…G1 |
| Катушка | AS01, S51H, ASEx282, ASEx1320, IP65 |
| Питание | AS01: ~24 В, ~110 В, ~220 В;
S51H: =12 В, =24 В, =110 B, ~24 В, ~110 В, ~220 В;
ASEx282: =12 В, =24 В, ~24 В, ~110 В, ~220 В;
ASEx1320: =12 В, =24 В, ~220 В |
| Мощность | AS01: 26 ВА (АС)
S51H: 40 ВА (АС), 30 Вт (DC)
ASEx282: 24 ВА (AC), 17 Вт (DC)
ASEx1320: 28 ВА (АC), 20 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес*, кг | Катушка |
| AR-2W51-15 GLN | 16 | 4,1 | G½" | 0 | 0,7 | 0,46 | AS01, S51H, ASEx282, ASEx1320 |
| AR-2W51-20 GLN | 20 | 6,5 | G¾" |
| AR-2W51-25 GLN | 25 | 10,2 | G1" | 0,55 |
*С катушкой AS01

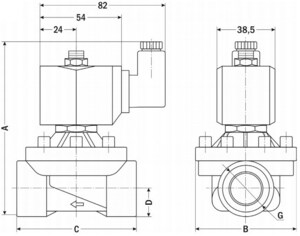

| Размер, мм | AR-2W51-15 | AR-2W51-20 | AR-2W51-25 |
| A | 120 | 123 | 131 |
| B | 67 | 67 | 82 |
| C | 75 | 79 | 107 |
| D | 16 | 18,5 | 22 |
| G | ½" | ¾" | 1" |
