Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W41 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Cрабатывание при нулевом давлении
- Высокая частота срабатывания
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, масла, инертные газы, спирт |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON |
| Температура рабочей среды | −10…120°С |
| Рабочее давление | 0...0,8 МПа |
| Диаметр условного прохода | 12…25 мм |
| Присоединение | Резьбовое G⅜"…G1" |
| Катушка | S91H, IP54
ASE11B, ASEx543, IP65 |
| Питание | ~220 В, ~110 В*, ~24 В*
=24 В, =12 В |
| Мощность | S91H: 20 ВА (АС), 14 Вт (DC)
ASE11B: 4,5 ВА (AC), 8 Вт (DC)
ASEx543: 23 ВА (AC), 13 Вт (DC) |
* Кроме ASE11B
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-2W4112 GBV | 12 | 3,8 | G⅜" | 0,0 | 0,8 | S91H, ASE11B, ASEx543 | 0,64 |
| AR-2W4115 GBV | 15 | 3,8 | G½" | 0,61 |
| AR-2W4120 GBV | 20 | 8 | G¾" | 0,67 |
| AR-2W4125 GBV | 25 | 10 | G1" | 0,88 |

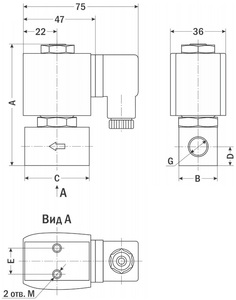

| Размер, мм | AR-2W4112 | AR-2W4115 | AR-2W4120 | AR-2W4125 |
| A | 95 | 95 | 101 | 108 |
| B | 51 | 51 | 51 | 61 |
| C | 66 | 66 | 66 | 87 |
| D | 14 | 14 | 17 | 20 |
| G | ⅜" | ½" | ¾" | 1" |
