Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2K21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Cрабатывание при нулевом давлении
- Долгий срок службы
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь, нержавеющая сталь
Уплотнения: VITON |
| Температура рабочей среды | −20...150°С |
| Рабочее давление* | 0...1 МПа (для воздуха и инертных газов)
0...0,7 МПа (для остальных сред) |
| Диаметр условного прохода | 16...50 мм |
| Присоединение | Резьбовое G⅜"...G2" |
| Катушка | AS01 (AC), S51H (SB474, ASEx282, ASEx1320); IP65 (Ду=16...25 мм)
AS03, (SD01, ASEx545); IP65 (Ду=35...50 мм) |
| Питание | AS01: ~24 В, ~110 В, ~220 В
S51H: ~24 В, ~110 В, ~220 В, =12 В, =24 В, =110 В
SB474, ASEx282: ~24 В, ~110 В, ~220 В,=12 В, =24 В
ASEx1320: ~220 В, =12 В, =24 В
AS03: ~24 В, ~110 В, ~220 В, =12 В, =24 В
SD01: ~24 В, ~110 В, ~220 В, =12 В, =24 В
ASEx545: ~24 В, ~110 В, ~220 В, =24 В |
| Мощность | AS01: 26 ВА (АС)
S51H: 40 ВА (АС), 30 Вт (DC)
SB474: 28 ВА (АС), 20 Вт (DC)
ASEx282: 24 ВА (AC), 17 Вт (DC)
ASEx1320: 28 ВА (АС), 20 Вт (DC)
AS03: 28 ВА (АС), 38 Вт (DC)
SD01: 35 ВА (АС), 30 Вт (DC)
ASEx545: 15 ВА (AC), 18 Вт (DC) |
** Кроме ASEx545
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг |
| латунь | сталь |
| AR-2K21-10 GYV | 16 | 4,1 | ⅜" | 0,0 | 0,7
(1,0)* | AS01 (AC), S51H (SB474, ASEx282, ASEx1320) | 0,76 | 0,75 |
| AR-2K21-15 GYV | ½" | 0,72 | 0,72 |
| AR-2K21-20 GYV | 20 | 6,5 | ¾" | 0,79 | 0,84 |
| AR-2K21-25 GYV | 25 | 10,2 | 1" | 1,17 | 1,36 |
| AR-2K21-35 GYV | 35 | 20,5 | 1¼" | AS03, (SD01, ASEx545) | 2,28 | 2,15 |
| AR-2K21-40 GYV | 40 | 24,7 | 1½" | 2,43 | 2,37 |
| AR-2K21-50 GYV | 50 | 41 | 2" | 3,87 | 3,8 |
* Max рабочее давление клапана: для воздуха и инертных газов – 1,0 МПа, для остальных сред – 0,7 МПа

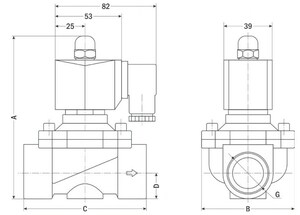

| Размер, мм | AR-2K21 |
| -10 | -15 | -20 | -25 | -35 | -40 | -50 |
| GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV | GBV | GSV |
| A | 108 | 110 | 108 | 111 | 114 | 121 | 120 | 129 | 161 | 163 | 166 | 166 | 185 | 185 |
| B | 57 | 56,5 | 57 | 57 | 57 | 56 | 73 | 75 | 92 | 90 | 94 | 94 | 123 | 125 |
| C | 66 | 67 | 66 | 67 | 71 | 73 | 99 | 97 | 125 | 116 | 125 | 123 | 163 | 166 |
| D | 14 | 14 | 13 | 14 | 17 | 18 | 20 | 21 | 27 | 25 | 29 | 28 | 33 | 33 |
| G | ⅜" | ½" | ¾" | 1" | 1¼" | 1½" | 2"
|
