| Частотный диапазон | 9 кГц-7,5 ГГц опция векторного анализатора 100 кГц-7,5 ГГц |
| Полоса пропускания (RBW) | 1 Гц-3 МГц |
| Полоса обзора | 100 Гц-3,6 ГГц |
| Гармонические искажения | -65 дБн |
| Уровень собственных шумов | -162 дБм |
| Фазовый шум | -100 дБн/Гц |
| Максимальный измеряемый уровень | +30 дБм |
| Экран | Сенсорный емкостной, TFT, 800 х 600, 21,34 см |
| Особенности | Многофункциональный, портативный анализатор сигналов – Анализатор спектра, Анализатор АФУ (антенно-фидерных устройств) – при наличии опции трекинг-генератора, опция - Векторный анализатор (измерение S11, S21), опция - Анализатор цифровых и аналоговых модуляций. Встроенный предусилитель. Программные опции - AMK - расширенный набор измерений, трекинг генератор, векторный анализатор цепей, анализ аналоговых модуляций, анализ цифровых модуляций, выход постоянного напряжения 12 … 32 В. Внутренняя память 3,2 ГБ. Встроенная аккумуляторная батарея, до 4-х часов работы. |
| Интерфейс | LAN, USB, опция – GPIB |
| Опорный генератор | ±5×10-6 |

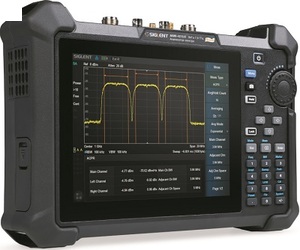

Портативный комбинированный анализатор спектра и векторный анализатор цепей АКИП-4215/2
Ключевые параметры
• Диапазон частот анализатора спектра: 9 кГц…3,6 / 7,5 ГГц
• Диапазон частот векторного анализатора цепей (опция): 100 кГц… 3,6 / 7,5 ГГц
• Диапазон частот анализатора АФУ: 100 кГц… 3,6 / 7,5 ГГц (при наличии опции источника сигнала)
• Диапазон установки частот источника сигнала (опция): 100 кГц… 3,6 / 7,5 ГГц
• Предусилитель в стандартной комплектации: 25 дБ
• Уровень собственных шумов: 165 дБм (предусилитель включен)
• Плотность фазовых шумов: 104 дбс/Гц несущая 1 ГГц, смещение 100 кГц
• Динамический диапазон: 114 дБ
• Дополнительные измерительные режимы (опция): CHP, мощность канала; ACPR, коэффициент мощности смежного канала; OBW, занимаемая полоса пропускания; T-Power, мощность во временной области; CNR, коэффициент шума несущей; гармоническое измерение; TOI, пересечение третьего порядка; спектрограмма.
• Аналоговая демодуляция (опция): АМ, ЧМ, ФМ
• Цифровая демодуляция (опция): ASK: 2ASK; FSK: 2FSK, 4FSK, 8FSK, 16FSK; MSK: GMSK; PSK: BPSK, QPSK, OQPSK, 8PSK; DPSK: DBPSK, DQPSK, D8PSK, π/4 -DQPSK, π/8 -D8PSK; QAM: 16, 32, 64, 128, 256
