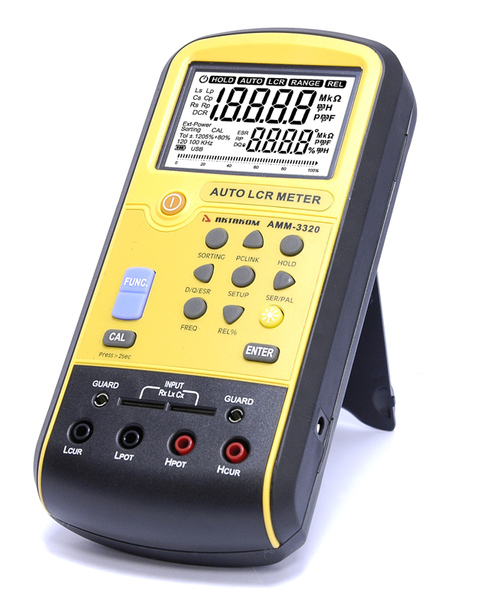

АММ-3320 Измеритель RLC
Артикул: амм-3320
Высокопроизводительный портативный RLC-метр АММ-3320 - это компактный и удобный прибор, позволяющий быстро и точно производить измерения параметров компонентов
Области применения
- выборочный контроль качества на производственной линии
- тестирование компонентов в ремонтных мастерских и сервисных службах
- сортировка и отбор компонентов по параметрам
- входной контроль при приёмке партии (особенно в полевых условиях)
- лабораторные исследования параметров при разработке и тестировании
Основные характеристики
- базовая погрешность 0,3%
- двухстрочный ЖК дисплей 19999 / 1999 отсчетов с подсветкой
- разрешение 0,01%
- аналоговая шкала для контроля быстрых изменений
- максимальная тестовая частота до 100 кГц
- 4-х проводная схема измерений
- встроенный компаратор с функцией сортировщика
- режим автоматического определения и измерения компонентов
- функция удержания показаний
- режим относительных измерений
- mini-USB интерфейс для подключения к ПК и обработки данных
- автоматическое отключение
Технические характеристики
| ФУНКЦИИ | |||
|---|---|---|---|
| Измеряемые параметры | Первичные: Ls / Cs - индуктивность и емкость (последовательная схема замещения) Lp / Cp - индуктивность и емкость (параллельная схема замещения) DCR: сопротивление на постоянном токе | ||
| Вторичные: Θ - фазовый угол D - тангенс угла потерь Q -добротность ESR - сопротивление (последовательная схема замещения) Rp - сопротивление (параллельная схема замещения) | |||
| Тестовая частота | 100 Гц/ 120 Гц/ 1 кГц /10 кГц/ 100 кГц | ||
| Диапазоны измерений | Индуктивность | 100 Гц/ 120 Гц | 20 мГн...20 кГн |
| 1 кГц | 2000 мкГн...2000 Гн | ||
| 10 кГц | 200 мкГн...20 Гн | ||
| 100 кГц | 20 мкГн...200 мГн | ||
| Емкость | 100 Гц/ 120 Гц | 20 нФ...20 мФ | |
| 1 кГц | 2000 пФ...2 мФ | ||
| 10 кГц | 200 пФ...200 мкФ | ||
| 100 кГц | 200 пФ...20 мкФ | ||
| Сопротивление | 100 Гц / 120 Гц | 200 Ом...200 МОм | |
| 1 кГц | 20 Ом...200 МОм | ||
| 10 кГц | 20 Ом...20 МОм | ||
| 100 кГц | 20 Ом...2 МОм | ||
| Сопротивление постоянному току | 200 Ом...200 МОм | ||
| Тангенс угла потерь / Добротность | 0,001...1999 | ||
| Фазовый угол | 0,00°...±180° | ||
| Эквивалентные схемы замещения | Последовательная и параллельная | ||
| Уровень тестового напряжения | 0,6 Вскз | ||
| Выбор диапазона | Автоматический и ручной | ||
| Скорость измерений | 1,2 изм/с | ||
| Калибровка | Короткозамкнутая, Открытая | ||
| Режим допусков | ±0,25% / ±0,5% /±1% /±2% /±5% /±10% /±20% /±80%-20% | ||
| Интерфейс | Mini-USB (виртуальный последовательный порт) | ||
| Тип батарей | 9 В ,6 батарей типа ААА | ||
| Автоотключение питания | 5 мин | ||
| Габаритные размеры | 203,2х101,6х50,8 мм | ||
| Масса | 567 г | ||
Погрешность измерения импеданса (при D<0.1)
| Частота сигнала | Диапазон измерения импеданса | |||||
|---|---|---|---|---|---|---|
| 0,1…1 Ом | 1…10 Ом | 0,01…100кОм | 0,1…1 МОм | 1…20 МОм | 20…200 МОм | |
| DCR | 1.0 % + 5 е.м.р. | 0.5 % + 3 е.м.р. | 0.3 % + 2 е.м.р. | 0.5 % + 3 е.м.р. | 1.0 % + 5 е.м.р. | 2.0 % + 5d |
| 100/120 Гц | ||||||
| 1 кГц | 5.0 % + 5d | |||||
| 10 кГц | 2.0 % + 5 е.м.р. | не нормировано | ||||
| 100 кГц | 2.0 % + 5 е.м.р. | 1.0 % + 5 е.м.р. | 0.5 % + 3 е.м.р. | 1.0 % + 5 е.м.р. | 2.0 % + 5 е.м.р. (1…2 МОм) | |
Стандартная комплектация
- Прибор
- Щупы Кельвина (4-ти проводные) - 2 шт.
- Короткий кабель "банан" - "крокодил"
- Пластина для открытой калибровки
- Пластина для короткозамкнутой калибровки
- Батарея типа ААА - 6 штук
- Кабель mini-USB для подключения к ПК
- Футляр
- Программное обеспечение AMM-3320-SW Программное обеспечение
