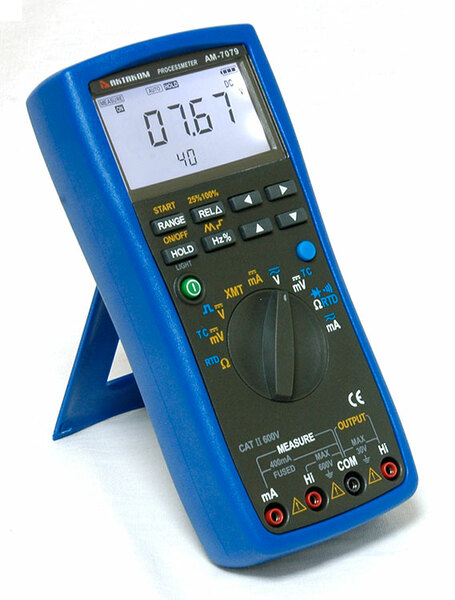

АМ-7079 Мультиметр-калибратор процессов
В качестве мультиметра прибор может измерять постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, частоту, проводить тестирование диодов и осуществлять прозвонку цепи. Кроме того АМ-7079 позволяет выполнять измерения температуры при помощи выносных термопар S, B, E, K, J, T, N типа, а также термоспротивлений типа PT100 и Cu50.
Как калибратор, прибор имеет функции по формированию сигналов высокоточных значений постоянного напряжения и тока, сопротивления, частоты, температуры для калибровки термопар и термосопротивлений с возможностью компенсации холодного спая.
Также, калибратор-измеритель АМ-7079 имеет встроенный XMT преобразователь - генератор токовой петли с возможностью установки напряжения от 5 до 28 В постоянного тока. Такой XMT преобразователь позволяет специалистам при проведении испытаний обойтись без отдельного источника тока или другого вторичного преобразователя.
Технические характеристики
Функция мультиметра
| Характеристика | Диапазон | Разрешение* | Базовая погрешность | ||
|---|---|---|---|---|---|
| Постоянное напряжение | 40 мВ/ 400 мВ / 4 В / 40 В / 400 В | 0,01 мВ | ±0,2% | ||
| Переменное напряжение | 400 мВ / 4 В / 40 В / 400 В | 0,1 мВ | ±0,5% | ||
| Постоянный ток | 40 мА / 400 мА | 0,01 мА | ±0,2% | ||
| Переменный ток | 40 мА / 400 мА | 0,01 мА | ±0,5% | ||
| Сопротивление | 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм | 0,1 Ом | ±0,2% | ||
| Частота | 50 Гц / 500 Гц / 5000 Гц / 50 кГц / 100 кГц | 0,01 Гц | ±0,1% | ||
| Температура | -200°С…1760°С ** термопарами R, S, B, E, K, J, T, N типа | 1°С | ±0,5% | ||
| -200 °С…850 °С** термосопротивление PT100 и Cu 50 | 0,1°С | ±0,5% | |||
| Тест диодов | < 1,6 В | ||||
| Прозвонка | < 50 Ом | ||||
| Автоматическое отключение питания (отключаемое) | От 0 до 60 минут | ||||
Функция калибратора (источника сигнала)
| Характеристика | Диапазон | Установка | Разрешение* | Базовая погрешность | ||
|---|---|---|---|---|---|---|
| Постоянное напряжение | 100 мВ | -10 мВ…10 мВ -0,5 В…5,5 В | 0,01 мВ | ±0,5% | ||
| Постоянный ток | 20 мА | 0...22 мА | 0,001 мА | ±0,2% | ||
| Сопротивление | 400 Ом | 0…400 Ом | 0,1 Ом | ±0,5% | ||
| Частота | 100 Гц 1к Гц 10 кГц | 1 Гц…110 Гц 0,1 кГц…1,1 кГц 1 кГц…11 кГц | 0,1 Гц 10 Гц 0,1 кГц | ±0,2% | ||
| Температура | термопары R, S, B, E, K, J, T, N типа | -200°С…1760°С** | 1°С | ±0,5% | ||
| термосопротивление PT100 и Cu 50 | -200 °С…850 °С** | 0,1°С | ±0,5% | |||
| Имитация трансмиттера (калибратор петли тока с генерацией сигнала XMT) | -20 мА | 0...-22 мА | 0,001 мА | ±0,2% | ||
* указано разрешение на наилучшем диапазоне
** в зависимости от типа термопары или термосопротивления
Информация выводится на двухстрочный ЖК дисплей размером 68 х 36 мм с функцией подсветки. Питание прибора осуществляется от 4-х батарей типа ААА.
Стандартная комплектация
- Мультиметр-калибратор процессов
- Тестовые щупы (красн. и чёрн.)
- Наконечники "крокодил" (красн. и чёрн.)
- Батареи 1,5 В ААА (4 шт.)
- Предохранители (2 шт.)
- Сумка для переноски
- Руководство по эксплуатации
Дополнительная комплектация
- Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
- Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)
- Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)
- Адаптер для проводов, не имеющих разъема, Актаком АСА-2308
- Магнитный адаптер Актаком АСА-2207
- Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
- Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
- Переходник-шунт PTL-2172
- Универсальный набор аксессуаров АСА-2907
