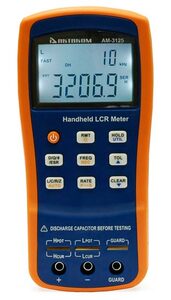

АМ-3125 Измеритель RLC
Высокопроизводительный портативный RLC-метр АМ-3125 обладает передовыми характеристиками современного прибора, позволяющего производить измерения параметров компонентов максимально точно, быстро и удобно.
Области применения
- выборочный контроль качества на производственной линии
- тестирование компонентов в ремонтных мастерских и сервисных службах
- сортировка и отбор компонентов по параметрам
- входной контроль при приёмке партии (особенно в полевых условиях)
- лабораторные исследования параметров при разработке и тестировании
Основные преимущества
- тестовая частота до 100 кГц!
- базовая погрешность 0,25%,
- разрешение 0,0001 при измерении добротности и тангенса угла диэлектрических потерь
- высокая скорость измерений (до 4 изм/с)
- возможность процентного отображения и режим многоступенчатого компаратора
- 4-проводная схема измерения
- сканирующий режим определения типа тестируемого компонента
- фиксированный выходной импеданс 100 Ом
- фиксация текущего, минимального, максимального и среднего значения
- яркий, современный дизайн
- ультра-малое энергопотребление (25 мА)
- mini-USB интерфейс для быстрого подключения к ПК и обработки данных
Технические характеристики
| ФУНКЦИИ | |
|---|---|
| Измеряемые параметры | Первичные: L / C / R / Z Вторичные: В / Q / Θ / ESR |
| Диапазоны измерений | Сопротивление: 0,3999 Ом; ...; 10,000 МОм Индуктивность: 3,999 мкГн; ...; 1000,0 Гн Ёмкость: 3,999 пФ; ...; 20,000 мФ Добротность / Тангенс угла потерь: 0,0001...9999 |
| Эквивалентные схемы замещения | Последовательная и параллельная |
| Режимы измерения | Автоматический и ручной |
| Выбор диапазона | Автоматический |
| Тестовые входы | 5-ти проводная схема (щупы или пинцет Кельвина) 3-х проводная схема (для коротких выводов с зажимом "крокодил") |
| Скорость измерений | Быстрая: 4 изм./с Медленная: 1,5 изм/с |
| Калибровка | Короткозамкнутая, Открытая |
| Режим допусков | 1% / 5% / 10% / 20% |
| Защита входов | 0,1 А / 250 В |
| Интерфейс | Mini-USB (виртуальный последовательный порт) |
| ТЕСТОВЫЙ СИГНАЛ | |
| Тестовая частота | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
| Тестовое напряжение | 0,6 В (с.к.з.) |
| Выходной импеданс | 100 Ом |
| ДИСПЛЕЙ | |
| Тип дисплея | ЖКИ, 2 параметра |
| Подсветка | при батарейном питании: яркая (15 сек) / пониженная / автоотключение через 30 сек при питании от адаптера: непрерывная подсветка до ручного отключения |
| Показания | первичные параметры: 40 000 отсчётов вторичные параметры: разрешение - 0,0001 |
| Базовая погрешность | 0,25% |
| ПИТАНИЕ | |
| Тип батарей | Аккумуляторы 8,4 В Ni-MH 200 mAH (LH-200H7C) |
| Сетевой адаптер | вход: 220 В (1±10%) / 50 Гц выход: 12...15 В (пост.) |
| Рабочий ток | макс.: 28 мА; типично: 25 мА (1 кГц / нагрузка 100 Ом) |
| Потребляемый ток в выкл. сост. | 2 мкА |
| Время работы батарей | 6 часов (типично для новых заряж. Ni-MH батарей) |
| Автоотключение питания | 5 мин (по умолчанию) / 15 мин / 30 мин / 60 мин / откл. |
| Индикатор разряда батарей | <6,8 В |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Стандарт безопасности | IEC 61010-1:2001; IEC 61326-2-1:2005 |
| Рабочие условия | 0...40°С, влажность <90% |
| Габаритные размеры | 190х90х41 мм |
| Масса | 350 г |
| Габариты в упаковочной таре | 100х210х260, вес 1,1 кг. |
Соответствие между основным и дополнительными параметрами отображаемыми на дисплее в приборе Актаком АМ-3125.
| Основной параметр (нижняя строка дисплея) | Дополнительный параметр (верхняя строка дисплея) |
|---|---|
| Ёмкость (C) | Рассеяние (D) |
| Индуктивность (L) | Добротность (Q) |
| Сопротивление (R) | Фазовый угол (θ) |
После изменения основного режима дополнительная экранная область отображает текущую частоту. Если необходимо изменить дополнительный параметр, следует его выбрать кнопкой выбора дополнительного параметра.
Измерители RLC Актаком АМ-3125 могут управляться с персонального компьютера через интерфейс USB. После установки программного обеспечения и драйвера прибором можно управлять с помощью персонального компьютера (задавать измерительную функцию, тестовую частоту, режим сортировки по допускам), а также получать на компьютере результаты измерений и сохранять статистику в текстовый файл или таблицу Excel. Прибор поддерживает команды SCPI, состоящие из строк ASCII-символов. В ответ на такие команды возвращаются результаты запроса и данные, в конце которых стоит специальный терминирующий символ. Использование SCPI-команд – это удобный метод взаимодействия с компьютером и программирования измерительного прибора. Формат команд прост для понимания и соответствует стандарту IEEE-488 и позволяет встраивать данный прибор в различные измерительные систем.
Стандартная комплектация
- Прибор
- Щупы Кельвина (5-ти проводные)
- Пинцет-адаптер для SMD компонентов АСА-3123
- Короткие выводы с штырьевыми контактами и зажимами "крокодил" (красный и чёрный) - 2 шт.
- Аккумуляторная батарея 8,4 В NiMH 200 mAH
- Сетевой адаптер
- Кабель mini-USB для подключения к ПК
- Руководство по эксплуатации
- Программное обеспечение
