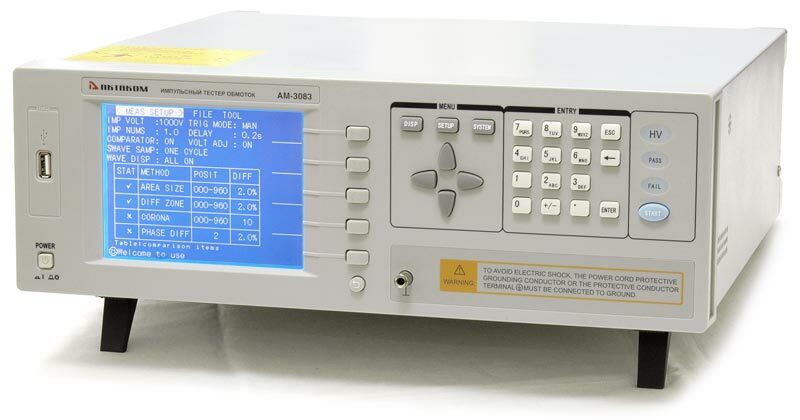

АМ-3083 Импульсный тестер обмоток

АМ-3083 Импульсный тестер обмоток
Артикул: ам-3083
Цена по запросу За 1 шт.
В заказ

Программируемый импульсный тестер обмоток АМ-3083 АКТАКОМ обеспечивает высокоскоростную обработку измерений. Он просто незаменим при проведении пуско-наладочных, планово-предупредительных и ремонтных работ на производстве и организации исследований в лабораторных условиях. И всё это по цене значительно ниже аналогов.

Прибор оснащён удобной панелью управления, в которую входят кнопки перемещения курсора, вызова рабочего экрана, меню измерений и системного меню, ввода и редактирования числовых значений и имён файлов. Особенностью данного прибора является наличие удобного многофункционального меню с правой стороны экраны для управления доступными параметрами в разных режимах работы.

Функциональные возможности АМ-3083

Результат испытания отображается в виде токовой осциллограммы импульсного отклика в режиме напряжение, время и частота и сравнения ее с эталонной формой 4-мя способами:

  • Сравнение по размеру площади (AREA SIZE)

Метод основан на том факте, что размер площади колебания пропорционален потерям энергии в обмотке, вызванных коротким замыканием между слоями.

  • Сравнение по отличию площадей (DIFFERENTIAL AREA)

Размер части отличия площадей отражает значение индуктивности и потерь полной энергии. Метод особенно эффективен, когда индуктивность между эталонной обмоткой и тестируемой различна и является основной причиной проблем.

  • Сравнение коронного разряда (CORONA DISCHARGE)

АМ-3083 обнаруживает высокочастотную энергию (мощность, интенсивность) коронного разряда Возникновение коронного разряда говорит о появлении в изоляции межрядовых пробоев обмоток трансформатора, что приводит к искрению части обмотки, уменьшению индуктивного сопротивления катушек, повышению плотности тока в обмотке, росту tg δ и дополнительному разогреву диэлектрика (трансформаторного масла).

  • Сравнение по отличию периодов (PHASE DIFFERNTIAL)

АМ-3083 измеряет разницу периодов эталонного и тестируемого колебаний, характеризующую потери энергии на нагрев проводов обмотки, обладающих активным сопротивлением, на излучение электромагнитных волн в окружающее пространство и потери в диэлектриках.

Меню настройки параметров измерений позволяет выбрать один или несколько способов тестирования, цикличность испытаний, указать область сравнения эталонной и текущей осциллограмм, допустимое значение разницы между сигналами, выставить величину выходного импульсного напряжения, режим синхронизации, уровень запуска и длительность задержки.



После проведения каждого теста или серии тестов предусмотрена возможность сохранить полученные результаты в файл и получить статистику результатов серии испытаний. USB-диск может быть присоединен для сохранения эталонных колебаний и измерительных параметров. Функция загрузки из файла позволяет хранить целую базу эталонных характеристик и оперативно проводить испытания разного оборудования.

Прибор полностью поддерживает удалённое управление по интерфейсам RS-232 (встроен в прибор) и GPIB (опция) с помощью стандартных команд для программируемых приборов SCPI.

Технические характеристики

  • Выходное импульсное напряжение: 300 В…3000 В
  • Разрешение 50 В
  • Тестовый импульс энергии: < 90 мДж
  • Индуктивность: от 10 мкГн
  • ЖК-дисплей, 320х240 точек
  • Область отображения формы сигнала: 240х200 точек
  • Входное сопротивление: 10 МОм
  • Скорость измерения:Измерение формы сигнала: напряжение, время, частота
    • 5.5 измер./сек. (Дисплей формы сигнала выключен)
    • 3.3 измер./сек. (Дисплей формы сигнала включен)
  • Графическое отображение формы сигнала
  • Функция ZOOM для обработки диаграмм
  • Внутренняя память на 60 значений, более 500 значений на USB–диск
  • Функция вывода статистики полученных данных
  • Режим синхронизации: внутренний/ручной/External/Bus
  • Программируемый уровень запуска
  • Интерфейсы: RS-232, Handler, GPIB(опция)
  • Блокировка клавиатуры паролем
  • Рабочая температура: 0...+40 °С при относительной влажности не более 90 %
  • Питание: 198 В…242 В (47,5 Гц…63 Гц)
  • Мощность: 40 ВА
  • Габаритные размеры: 350х135х400 мм
  • Масса: 7,2 кг
  • Габариты в упаковочной таре 500х280х530, вес 10,1 кг.

Стандартная комплектация

  • Импульсный тестер обмоток
  • Высоковольтные тестовые выводы - 2 шт.
  • Педаль ножная
  • Сетевой кабель
  • Запасные плавкие предохранители (1 A) - 2 шт.
  • Руководство по эксплуатации

Дополнительная комплектация

  • Плата интерфейса GPIB / IEEE-488
  • Плата интерфейса SCANNER
