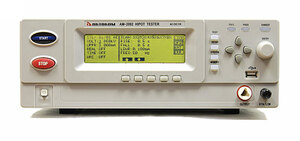

АМ-2092 предназначен для проведения испытаний стойкости изоляции высоким напряжением до 5/6 кВ (AC/DC), измерения сопротивления изоляции до 10 ГОм электронных приборов и компонентов тестовым, а так же измерения межвиткового дугового тока.
- высококонтрастный ЖК дисплей (240 х 64 точки)
- встроенная функция сортировщика-компаратора "Годен/Негоден"
- функция автоматического разряда после прохождения теста
- внутренняя память: до 50 групп по 100 шагов в каждой группе
- время тестирования от 0,3 до 999 с
- время нарастания/спада напряжения: 0,1…999 с
- время ожидания (только для DC): от 0.1 до 99.9 c
- интерфейс USB и RS-232
- питание 198...242 В/ 47,5...52,5 Гц
- габаритные размеры 330х140х385 мм
- масса около 20 кг
- Габаритные размеры в упаковочной таре 490х270х590, вес 19,3 кг.
Технические характеристики
| Параметр | Значение |
|---|
| Тестер стойкости изоляции | Вых. напряжение | AC (50/60 Гц - опция) | 0,05…5 кВ |
| DC | 0,05…6 кВ |
| Базовая погрешность | ±1,0% (AC/DC) |
| Диапазон подстройки | ±(1,0% + 10 В) |
| Тестовый ток | AC | 0,1 мА…30 мА |
| DC | 0,1 мА…10 мА |
| Базовая погрешность | ±1,0% (AC/DC) |
| Измерение сопротивления изоляции | Тестовое напряжение | 0,05…1 кВ |
| Тестовый ток | 10 нА…10 мА |
| Диапазон измерения сопротивления | 0,1 МОм…10 ГОм |
| Базовая погрешность | 1 МОм…1 ГОм | ±5,0% |
| 1 ГОм…10 ГОм | ±10% |
| Измерение межвиткового дугового тока | Диапазон | AC | 1 мА...15 мА |
| DC | 1 мА...10 мА |
Стандартная комплектация
- Прибор
- Высоковольтный вывод напряжения
- Высоковольтный вывод заземления
- Высоковольтный пробник напряжения
- Запасные предохранители (3 А/220 В; 5 А/110 В)
- Кабель RS-232
- Шнур питания
- Руководство по эксплуатации
