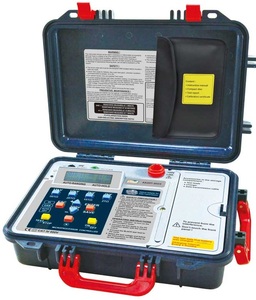

КИП-8604 - Высоковольтный измеритель сопротивления изоляции (испытательное напряжение до 15 кВ с шагом регулировки 500 В) предназначен для измерения сопротивления изоляции оболочек электрических кабелей, проводов и других объектов в диапазоне 0,001 ГОм…3 ТОм (погрешность ± 5%), а также в расширенном диапазоне значений сопротивления изоляции до 30 ТОм (погрешность ± 20%). Тестер изоляции обеспечивает автоматическое измерение коэф. абсорбции (DAR), коэф. поляризации (PI) при постоянном напряжении (тест по таймеру). Для теста изоляции используется динамический режим генерации выходного тока с технологией авторегулирования диапазона. Тераомметр АКИП-8604 питается от аккумуляторной перезаряжаемой батареи и может быть использован для портативного тестирования электрической изоляции материалов, диэлектриков (исследуемых устройств/ ИУ)
| Диапазон сопротивления изоляции | 1 МОм-30 ТОм |
| Испытательное напряжение | 1000 В, 5000 В, 10000 В, 15000 В |
| Максимальный тестовый ток | 550 мкА |
| Виды дополнительных измерений | Постоянное напряжение, Переменное напряжение, DAR, PI |
| Вид питания | Аккумуляторная батарея, 14,8 В/ 5,2 А*ч |
| Особенности | Звуковой и текстовый индикатор, предупреждающий о наличии опасного напряжения в подключаемой цепи. Автоматический разряд накопительного конденсатора. Автоматическое отключение высокого напряжения в случае пробоя изоляции. Календарь, встроенный таймер (до 30 мин.). Встроенный контейнер для укладки ЗИП. Ударопрочный корпус. |
| Интерфейс | USB |
Особенности:
• Выбор 30 номиналов Uисп и 5-ти фикс. значений (клавиши: 1/ 5/ 10/ 15 кВ)
• Шаг перестройки выходного U исп ± 500 В
• Встроенный вольтметр (пост./ перем.)
• Рабочий ток 0,5 нА – 0,55 мА (ток короткого замыкания до 5 мА)
• Граф. линейная шкала (нарастание / спад тестового напряжения), подсветка дисплея
• Автоматический разряд накопительного конденсатора;
• Индикация времени продолжительности теста;
• Автоматический выбор пределов измерения;
• Автоматическое прерывание теста в случае пробоя изоляции;
• ЖК индикатор с наклонным расположением (2 строки х 16 зн);
• Функция удержания показаний на дисплее (Auto-Hold)
• Оптоизолированный интерфейс (USB х RS-232)
• Внутренняя память (200 ячеек)
• Система энергосбережения, контроль состояния источников питания;
• Автоматическое выключение питания;
• Категория защиты: ЭУ до 600 В/ кат IV
• Гнездо положительного потенциала Uисп (+HV) выполнено с усиленной защитой
• Высокие эргономические показатели.
