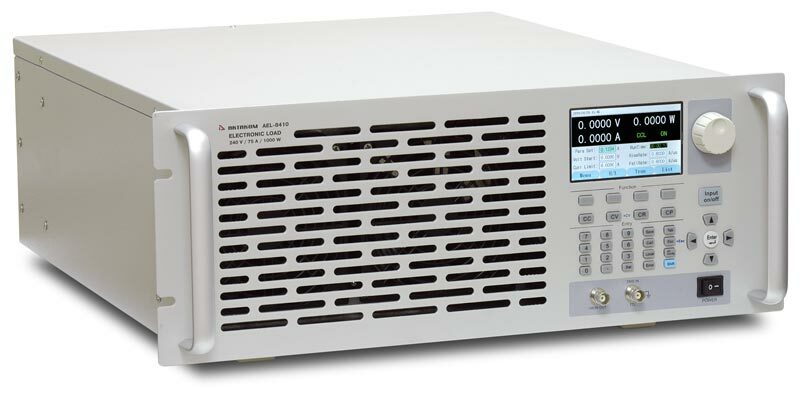

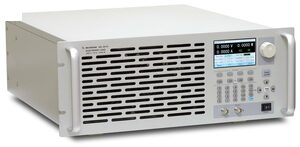

AEL-8430 Электронная программируемая нагрузка

AEL-8430 Электронная программируемая нагрузка
Артикул: ael-8430
Цена по запросу За 1 шт.
В заказ

Заказать метрологическую поверку

Поверка
Цена
по запросу
Заказать

Программируемая электронная нагрузка Актаком AEL-84xx предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств на максимальном входном токе 260 А, напряжении 240 В и мощностью поглощения до 5 кВт. Нагрузки данной серии обладают высочайшим разрешением установки и считывания благодаря использованию 16-ти разрядного ЦАП и 24-ти разрядному АЦП...

Основные характеристики

  • Максимальная мощность 3000 Вт
  • Четыре режима стабилизации: тока CC, напряжения CV, сопротивления CR, мощности CP
  • Два диапазона для каждого из рабочих режимов CC, CV, CR : CCL/CCH, CVL/CVH, CRL/CRH
  • Комбинированные режимы: CCL+CV, CCH+CV, CRL+CV, CRH+CV, CP+CV
  • Высочайшее разрешение установки и считывания, благодаря применения 16-ти разрядного ЦАП и 24-ти разрядному АЦП
  • Работа по спискам (тайминг) 255 групп по 50 шагов
  • Автоматическое тестирование
  • Динамическое и импульсное тестирование (0,025 Гц…50 кГц)
  • Регулируемая крутизна нарастания
  • Внутренняя память на 10 групп настроек
  • Задание точки начального напряжения
  • Режим измерения на входе
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Компенсация падения напряжения
  • Вход внешнего запуска
  • Программирование SCPI-командами
  • Цветной ЖК TFT дисплей

Технические характеристики

Входные
параметры		Мощность3000 Вт
Ток0...180 A
Напряжение0...240 В
CC режим
(CCL/CCH)		Диапазон0...8 A0...180 A
Разрешение0,1 мA1 мA (0...100 А)
10 мА (100...180 А)
Точность0,2% уст. знач. + 5 мА0,2% уст. знач. + 10 мА
CV режим
(CVL/CVH)		Диапазон0...240 В
Разрешение1 мВ (0...100 В)
10 мВ (100...240 В)
Точность0,2% уст. знач. + 10 мВ
CR режим
(СRL/CRH)		Диапазон0,2 Ом...240 кОм0,2 кОм...2,4 МОм
Разрешение0,1 мОм0,001 кОм
Точность0,5% уст. знач. + 12 мОм
(на токе >6 А)		0,5% уст. знач. + 0,12 кОм
(на токе <6 А)
CP режим Диапазон0...3000 Вт
Разрешение1 мВт (<100 Вт)
10 мВт (100 Вт...1000 Вт)
100 мВт (≥1000 Вт)
Точность0,2% уст. знач. + 600 мВт
Измерение токаТок0...8 A0...180 A
Разрешение0,1 мА1 мA (0...100 А)
10 мА (100...180 А)
Точность0,1% изм. знач. + 6 мА + Uвх / 50 кОм0,2% изм. знач. + 8 мА + Uвх / 50 кОм
Измерение напряженияНапряжение0...240 В
Разрешение1 мВ (0...100 В)
10 мВ (100...240 В)
Точность0,1% изм. знач. + 8 мВ
Измерение мощностиМощность0...3000 Вт
Разрешение1 мВт (<100 Вт)
10 мВт (100 Вт...1000 Вт)
100 мВт (≥1000 Вт)
Точность0,2% изм. знач. + 600 мВт
Крутизна нарастанияДиапазон1 мА/мкс ... 18 А/мкс (CCH)
100 мкА/мкс ... 600 мА/мкс (CCL)
Разрешение1 мА/мкс
Точность3% уст. знач. + 10 мкс
Динамические режимыТипнепрерывный, импульсный, запуск по импульсу
Частотный диапазон0,025 Гц...50 кГц
Время перехода10 мкс...10 с (высокий / низкий уровень)
10 мкс...10 с (нарастающий / спадающий фронт)
Разрешение10 мкс
Точность0,2% уст. знач + 10 мкс
Работа по спискуВременной диапазон10 мкс...99999 с
Разрешение10 мкс
Точность0,2% + 10 мкс
Количество шагов1...50
Количество циклов1...255
Память10 групп параметров
Максимальная крутизнаТок18 А/мкс
Напряжение0,8 В/мкс
Программируемый импеданс
(открытый вход)		≥20 кОм
Макс. входные значенияТок181 А
Напряжение242 В
Макс. обратный токВход выкл.150 A
Вход вкл.180 А
Пульсации и шумыТок5 мАскз / 30 мАп-п
Напряжение5 мВскз
ИнтерфейсRS-232, USB; GPIB - опция
Питание220 В...240 В ± 10%, 48...63 Гц, 130 ВА
Размеры (Ш x В x Д)Корпус426 х 349 х 500 мм
С ножками и креплением480 х 372 х 575 мм
Масса38 кг

Стандартная комплектация

  • Электронная нагрузка
  • Кабель USB
  • Кабель RS-232
  • Шнур питания
  • Руководство по эксплуатации
