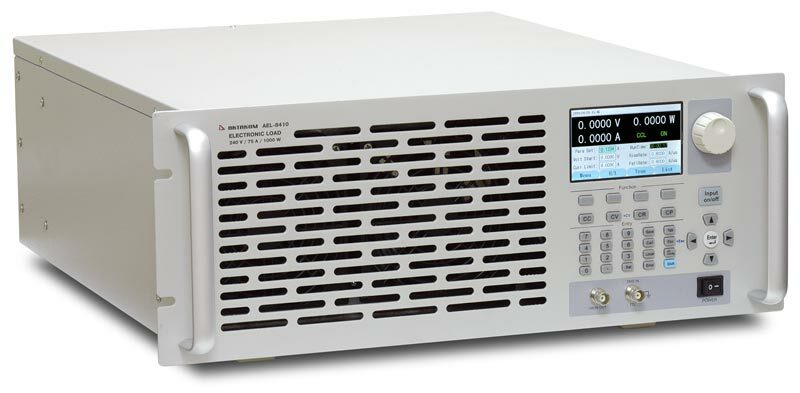

AEL-8410 Электронная программируемая нагрузка

AEL-8410 Электронная программируемая нагрузка
    Артикул: ael-8410
    Цена по запросу За 1 шт.
    В заказ

    Заказать метрологическую поверку

    Поверка
    Цена
    по запросу
    Заказать

    Программируемая электронная нагрузка Актаком AEL-84xx предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств на максимальном входном токе 260 А, напряжении 240 В и мощностью поглощения до 5 кВт. Нагрузки данной серии обладают высочайшим разрешением установки и считывания благодаря использованию 16-ти разрядного ЦАП и 24-ти разрядному АЦП....

    Основные характеристики

    • Максимальная мощность 1000 Вт



    • Четыре режима стабилизации: тока CC, напряжения CV, сопротивления CR, мощности CP
    • Два диапазона для каждого из рабочих режимов CC, CV, CR : CCL/CCH, CVL/CVH, CRL/CRH
    • Комбинированные режимы: CCL+CV, CCH+CV, CRL+CV, CRH+CV, CP+CV
    • Высочайшее разрешение установки и считывания, благодаря применения 16-ти разрядного ЦАП и 24-ти разрядному АЦП
    • Работа по спискам (тайминг) 255 групп по 50 шагов
    • Автоматическое тестирование
    • Динамическое и импульсное тестирование (0,025 Гц…50 кГц)
    • Регулируемая крутизна нарастания
    • Внутренняя память на 10 групп настроек
    • Задание точки начального напряжения
    • Режим измерения на входе
    • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
    • Компенсация падения напряжения
    • Вход внешнего запуска
    • Программирование SCPI-командами
    • Цветной ЖК TFT дисплей

    Технические характеристики

    Входные
    параметры    		Мощность1000 Вт
    Ток0...75 A
    Напряжение0...240 В
    CC режим
    (CCL/CCH)    		Диапазон0...6 A0...75 A
    Разрешение0,1 мA1 мA
    Точность0,2% уст. знач. + 5 мА0,2% уст. знач. + 10 мА
    CV режим
    (CVL/CVH)    		Диапазон0...240 В
    Разрешение1 мВ (0...100 В)
    10 мВ (100...240 В)
    Точность0,2% уст. знач. + 10 мВ
    CR режим
    (СRL/CRH)    		Диапазон0,2 Ом...240 кОм0,2 кОм...2,4 МОм
    Разрешение0,1 мОм0,001 кОм
    Точность0,5% уст. знач. + 12 мОм
    (на токе >6 А)    		0,5% уст. знач. + 0,12 кОм
    (на токе <6 А)
    CP режим Диапазон0...1000 Вт
    Разрешение1 мВт (<100 Вт)
    10 мВт (100 Вт...1000 Вт)
    100 мВт (≥1000 Вт)
    Точность0,2%уст.знач.+600 мВт
    Измерение токаТок0...6 A0...75 A
    Разрешение0,1 мА1 мA
    Точность0,1% изм. знач. + 6 мА + Uвх / 50 кОм0,2% изм. знач. + 8 мА + Uвх / 50 кОм
    Измерение напряженияНапряжение0...240 В
    Разрешение1 мВ (0...100 В)
    10 мВ (100...240 В)
    Точность0,1% изм. знач. + 8 мВ
    Измерение мощностиМощность0...1000 Вт
    Разрешение1 мВт (<100 Вт)
    10 мВт (100 Вт...1000 Вт)
    100 мВт (≥1000 Вт)
    Точность0,2% изм. знач. + 600 мВт
    Крутизна нарастанияДиапазон1 мА/мкс ... 7,5 А/мкс (CCH)
    100 мкА/мкс ... 600 мА/мкс (CCL)
    Разрешение1 мА/мкс
    Точность3% уст. знач. + 10 мкс
    Динамические режимыТипнепрерывный, импульсный, запуск по импульсу
    Частотный диапазон0,025 Гц...50 кГц
    Время перехода10 мкс...10 с (высокий / низкий уровень)
    10 мкс...10 с (нарастающий / спадающий фронт)
    Разрешение10 мкс
    Точность0,2% уст. знач + 10 мкс
    Работа по спискуВременной диапазон10 мкс...99999 с
    Разрешение10 мкс
    Точность0,2% + 10 мкс
    Количество шагов1...50
    Количество циклов1...255
    Память10 групп параметров
    Максимальная крутизнаТок7,5 А/мкс
    Напряжение0,5 В/мкс
    Программируемый импеданс
    (открытый вход)    		≥20 кОм
    Макс. входные значенияТок76 А
    Напряжение242 В
    Макс. обратный токВход выкл.60 A
    Вход вкл.75 А
    Пульсации и шумыТок3 мАскз / 30 мАп-п
    Напряжение5 мВскз
    ИнтерфейсRS-232, USB; GPIB - опция
    Питание220 В...240 В ± 10%, 48...63 Гц, 80 ВА
    Размеры (Ш x В x Д)Корпус426 х 177 х 500 мм
    С ножками и креплением480 х 195 х 575 мм
    Масса24 кг

    Стандартная комплектация

    • Электронная нагрузка
    • Кабель USB
    • Кабель RS-232
    • Шнур питания
    • Руководство по эксплуатации
