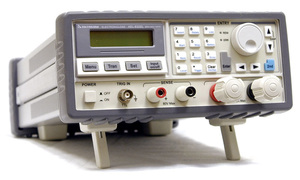

AEL-8320L Электронная программируемая нагрузка c дистанционным управлением
Артикул: ael-8320l
Заказать метрологическую поверку
Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 30 А, потребляемой мощностью до 250 Вт.
- LCD дисплей с подсветкой
- Высокое разрешение АЦП 24 – бит, ЦАП – 17 бит
- Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности
- Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
- Автокалибровка
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Тестирование батарей
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
- Поддержка внешнего запуска
- Режим короткого замыкания
- Работа по спискам
- Интерфейс – USB и LAN.
- Программа для дистанционного управления Aktakom Electronics Load Manager.
Технические характеристики
| Входные параметры | |||
|---|---|---|---|
| Ток Напряжение Мощность | 0~30 A 0~80 В 250 Вт | ||
| Минимальное рабочее напряжение на всем диапазоне токов | 0,6 В | ||
| Режим постоянного тока | |||
| Диапазоны Разрешение Погрешность | 0~3 A / 0~30 A 0,1 мA / 1 мА 0,1℅+5 мА / 0,1℅+10 мА | ||
| Режим постоянного напряжения | |||
| Диапазон Разрешение Погрешность | 0~80 В 1 мВ 0.1℅+10 мВ | ||
| Режим постоянного сопротивления | |||
| Диапазон Разрешение Погрешность | 0,02~2 Ом / 2~200 Ом / 20~2000 Ом 0,1 мОм / 8,6 мкСм*/0,96 мкСм 0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм | ||
| Режим постоянной мощности | |||
| Диапазон Разрешение (<100 Вт/ ≥ 100 Вт) Погрешность | 0~250 Вт 1 мВт/10 мВт 0,2℅+600 мВт | ||
| Измерение тока | |||
| Диапазоны Разрешение Погрешность | 0~3 A / 0~30 A 0,1 мA / 1 мА 0,05℅+4 мА / 0,05℅+8 мА | ||
| Измерение напряжения | |||
| Диапазоны Разрешение Погрешность | 0~80 В 1 мВ 0,1℅+8 мВ | ||
| Измерение мощности | |||
| Диапазон Разрешение (<100 Вт/ ≥ 100 Вт) Погрешность | 0~250 Вт 1 мВт/10 мВт 0,1℅+600 мВт | ||
| Скорость нарастания тока | |||
| Верхний диапазон CC Верхний диапазон CC | 1 мА/мкс~3 A/мкс 100 мкА/мкс~300 мA/мкс | ||
| Разршение | 1 мA/мкс | ||
| Погрешность | 3% + 10 мкс | ||
| Динамический режим | |||
| Тип | Непрерывный, импульсный, переключаемый | ||
| Частотный диапазон | 0,38 Гц~50 кГц | ||
| Временной диапазон Разрешение Погрешность | 0~655,35 мс 10 мкс 0.2℅+10 мкс | ||
| Время нарастания/спада Разрешение Погрешность | 10 мкс~655,35 мс 10 мкс 0.2℅+10 мкс | ||
| Работа по списку | |||
| Время шага Разрешение Погрешность | 10 мкс ~ 100000 с 10 мкс 0,2℅+10 мкс | ||
| Количество шагов | 1~50 | ||
| Цикл | 1~65535 | ||
| Список | 7 списков | ||
| Тестирование батарей | |||
| Время разряда Разрешений Погрешность | 1 с~100 ч 1 с 0.2℅+1 с | ||
| Емкость батареи Разрешение Погрешность | 1 мА•ч~3000 А•ч 1 мА•ч 0,3℅+0,01А•ч | ||
| Короткое замыкание | |||
| CCL Режим CCH Режим CV Режим CRL Режим CRM Режим CRH Режим CPV Режим CPC Режим | 3,3 A 33 A 0 В 0,018 Ом 1.8 Ом 18 Ом 270 Вт 0 Вт | ||
| Максимальная скорость нарастания | |||
| Ток Напряжение | 3 A/мкс 0,6 В/мкс | ||
| Вход запуска | |||
| Уровень Длительность | TTL , спадающий фронт ≥ 10 мкс | ||
| Максимальный входной уровень | |||
| Ток Напряжение | 33 A 84 В | ||
| Режимы защиты | по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности | ||
| Защита от обратного тока | |||
| Вход выключен Вход включен | 25 A 40 A | ||
| Пульсации + шум | |||
| Ток (скз/пик-пик) Напряжение (скз) | 3 мА/30 мА 5 мВ | ||
| Интерфейс | RS232; GPIB, USB - опция | ||
| Язык программирования | SCPI | ||
| Питание | |||
| Напряжение Частота | переменное напряжение 110 В или AC 220 В±15℅ 48 ... 63 Гц | ||
| Вес | 5,8 кг | ||
Стандартная комплектация
- Электронная нагрузка
- Кабель питания
- Руководство по эксплуатации
- Программное обеспечение
- AEL Manager Актаком Electronic Load Manager Программное обеспечение
- AEL-8020_SDK_Base Базовый комплект средств разработки ПО
- AEL-8320L_SDK_Base Базовый комплект средств разработки ПО
- ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
- ATH-8320_SDK_Base Базовый комплект средств разработки ПО
