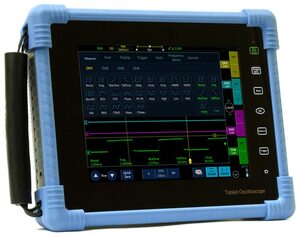

ADS-4604T Планшетный осциллограф
Артикул: ads-4604t планшетный осциллограф
- Сенсорный мультитач дисплей: до 5 точек касания
- Большие размеры дисплея 8" и высокое разрешение 800х600
- 256 градаций яркости
- Двух и четырехканальные модели
- Большая глубина записи до 28 млн. точек
- Высокая скорость захвата осциллограмм до 80000 осц/сек
- 7 типов синхронизации
- 31 вид автоматических измерений
- Курсорные измерения
- Встроенный 6-ти разрядный аппаратный частотомер
- Большая встроенная память 8 Гб и возможность сохранения на USB носитель
- Широкий выбор интерфейсов для управления осциллографом и сохранения данных
- Возможность подключения мыши через стандартные интерфейсы
- HDMI интерфейс для вывода информации на внешний монитор
- Эргономичный дизайн
- Перезаряжаемая Li-Ion батарея
- Русскоязычный интерфейс меню
| Режим осциллографа | ||
|---|---|---|
| Количество каналов | 4 | |
| Полоса пропускания | 100 МГц | |
| Режимы регистрации | Выборка | реальное время |
| Пиковый детектор | 1 нс (один канал) 2 нс (два канала) 4 нс (четыре канала) | |
| Усреднение | 2, 4, 8, 16, 32, 64, 128, 256 | |
| Огибающая | 2, 4, 8, 16, 32, 64, 128, 256, ∞ | |
| Интерполятор | Sin (x)/x | |
| Компенсация пробников | меандр, 1 кГц, 2 В п-п | |
| Максимальное входное напряжение | CAT1 300 В (1 МОм) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 МОм ±1% || 14,5 пФ ±3 пФ | |
| Учет ослабления пробников | 0,001X...10000X | |
| Параметры горизонтальной системы | Макс. частота дискретизации | 1 Гвыб/сек (один канал) 500 Мвыб/сек (два канала) 250 Мвыб/сек (четыре канала) |
| Макс. глубина записи | 28 М точек (один канал) 14 М точек (два канала) 7 М точек (четыре канала) | |
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |
| Диапазон | -4 дел. - 14000 сек | |
| Погрешность времени выборки и времени задержки | ±20 ppm | |
| Режимы | Y-T, X-Y, самописец, зум | |
| Параметры вертикальной системы | Вертикальное отклонение | 1 мВ/дел - 10 В/дел (1 МОм) |
| АЦП | 8 бит | |
| Диапазон | ±6 делений | |
| Полоса пропускания для аналогового сигнала | 100 МГц | |
| Ограничение полосы пропускания | 20 МГц, ФВЧ, ФНЧ | |
| Время нарастания | ≤3,5 нс | |
| Погрешность коэф. усиления | ≤±2%(1 МОм) | |
| Изоляция между каналами | ≥40 дБ (100:1) | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), |
| Автоматические | Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Mean, Cycle Mean, RMS, cycle RMS | |
| Математические операции | +, -, *, / , БПФ | |
| БПФ | 4 окна: Rectangle, Blackman, Hanning, Hamming | |
| Система запуска | Режим запуска | авто, обычный, однократный |
| Тип запуска | Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант | |
| Блокировка уровня запуска | 200 нс ~ 10 с | |
| Запуск по фронту | нарастающий, спадающий, нарастающий и спадающий Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление | |
| Запуск по длительности импульса | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = Диапазон установок 8 нс ~ 10 с | |
| Запуск по скорости нарастания | положительная скорость: >, <, внутри диапазона отрицательная скорость: >, <, внутри диапазона | |
| Запуск по видео | Система NTSC/525, PAL/625 и SECAM Стандарт 480P, 1080P, 1080i Условие: все строки, выбор строки, четное и нечетное поле | |
| Запуск по логическому шаблону | AND, OR, NAND, NOR Диапазон установок 8 нс ~ 10 с Установка шаблона H, L, X | |
| Запуск по N фронту | Тип фронта: нарастающий, спадающий Диапазон 16 нс ~ 4 с Номер фронта 1 ~ 65535 | |
| Запуск по ранту | Событие: временное, логическое | |
| Общие характеристики | |||
|---|---|---|---|
| Дисплей | Тип | Цветной дисплей 8”, TFT, сенсорный | |
| Сенсорное управление | многоточечное (до 5 точек) | ||
| Разрешение | 800 × 600 точек | ||
| Шкала | 14х10 делений настраиваемая яркость сетки | ||
| Градации | 256 уровней | ||
| Послесвечение | авто, 10 мс ~ 10 с, ∞ | ||
| Сохранение | Накопитель | Внутренняя память 8 Гб USB накопитель | |
| Формат | *csv, *wav | ||
| Отображение опорных осциллограмм | 4 | ||
| Интерфейсы | USB 2.0, microUSB 2.0, LAN, microHDMI, Pass/Fail | ||
| Питание | Напряжение сети | 100-240 В, 50/60 Гц | |
| Аккумуляторная батарея | Li-ion, 7500 мА·ч / 7.4 В | ||
| Потребляемая мощность | <60 Вт | ||
| Массо-габаритные параметры | Габаритные размеры | 210 мм × 250 мм × 55 мм | |
| Вес (без батареи и аксессуаров) | 1,125 кг | ||
Стандартная комплектация
- Осциллограф
- Сетевой адаптер
- Сетевой шнур адаптера
- Пробник осциллографа - 2 шт. (для двухканальных моделей) или 4 шт. (для четырехканальных моделей)
- Руководство по эксплуатации
