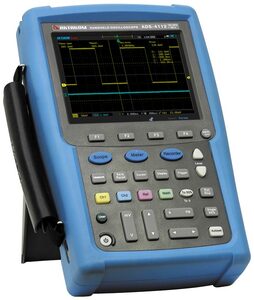

ADS-4112 Осциллограф цифровой запоминающий
Артикул: ads-4112 осциллограф цифровой запоминающий
- 3 прибора в одном: осциллограф, цифровой мультиметр, регистратор
- Сенсорный дисплей (Touch-screen) дисплей
- Система быстрой прокрутки и передвижения
- Встроенный инженерный калькулятор
- Встроенные часы
- Встроенная система пересчета электрических параметров
- 31 вид автоматических измерений
- Запуск по сигналам последовательных шин
- Построение трендов в трех режимах
- Сохранение результатов измерений на внешний USB накопитель (дополнительная опция)
- Пыле и влагозащита по IP51
- Эргономичный дизайн
- Перезаряжаемая Li-Ion батарея
- Русскоязычный интерфейс меню
| Режим осциллографа | ||
|---|---|---|
| Количество каналов | 2 | |
| Полоса пропускания | 100 МГц | |
| Режим регистрации | выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM) | |
| Интерполятор | Sin (x)/x | |
| Компенсация пробников | меандр, 1 кГц | |
| Максимальное входное напряжение | 500 В | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 МОм ±1% || 15 пФ ±3 пФ | |
| Учет ослабления пробников | 1X, 10X, 100X | |
| Параметры горизонтальной системы | Макс.частота дискретизации | 1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал) |
| Макс. глубина записи | 240 К (один канал), 120 К (каждый канал) | |
| Коэффициент развертки | 4 нс - 10 с/дел с шагом 1-2-4 | |
| Диапазон | ±6 делений | |
| Погрешность времени выборки и времени задержки | ±20 ppm | |
| Параметры вертикальной системы | Вертикальное отклонение | 5 мВ/дел - 50 В/дел с шагом 1-2-5 |
| АЦП | 8 бит | |
| Диапазон | ±4 деления | |
| Полоса пропускания для аналогового сигнала | 100 МГц | |
| Ограничение полосы пропускания | 20 МГц | |
| Время нарастания | ≤3.5 нс | |
| Погрешность коэф. усиления | 5 мВ/дел - 50 В/дел: ≤±2% | |
| Измерения | Курсорные | Ручные, слежение, авто |
| Автоматические | Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle | |
| Математические операции | +, -, *, / , БПФ | |
| БПФ | 4 окна: Rectangle, Blackman, Hanning, Hamming | |
| Система запуска | Источник запуска | канал 1, канал 2, внешний |
| Режим запуска | авто, обычный, однократный | |
| Тип запуска | Фронт, импульс, логика, по последовательной шине | |
| Блокировка уровня запуска | 200 нс ~ 10 с | |
| Запуск по фронту | нарастающий, спадающий, нарастающий и спадающий | |
| Запуск по длительности импульса | (>, <, =) положительная полярность импульса (>, <, =) отрицательная полярность импульса | |
| Запуск по логической операции | AND, OR, NAND, NOR | |
| Запуск по последовательной шине | UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429 | |
| Режим связи | DC, AC, ФВЧ, ФНЧ, шумоподавление | |
| Режим мультиметра | |||
|---|---|---|---|
| Разрядность | 6000 отсчетов | ||
| Параметр | Диапазон | Базовая погрешность | |
| Постоянное напряжение | 1 мВ...1000 В | ±0,5% | |
| Переменное напряжение | 1 мВ...750 В (10 Гц...20 кГц) | ±1,0% | |
| Постоянное + переменное напряжение | 1 мВ...750 В | ±1,0% | |
| Постоянный ток | в зависимости от подключаемого модуля (опция) или токовых клещей | ||
| Переменный ток | в зависимости от подключаемого модуля (опция) или токовых клещей | ||
| Сопротивление | 0 Ом...10 МОм | ±1,0% | |
| 10 МОм...20 МОм | ±3,0% | ||
| 20 МОм...50 МОм | ±5,0% | ||
| Емкость | 100 пФ...5 мкФ | ±10,0% | |
| 5 мкФ...50 мкФ | ±5,0% | ||
| Относительная влажность | внешний датчик (опция) | ||
| Давление | внешний датчик (опция) | ||
| Режим измерения | максимальное, минимальное, среднее, относительные измерения | ||
| Регистратор | |||
|---|---|---|---|
| Режим регистратора | мультиметр, осциллограф, запись формы сигнала осциллографа | ||
| Режим записи | до заполнения, зацикливание | ||
| Временная шкала | мультиметр: 10 с/дел ... 20 мин/дел | ||
| осциллограф: 10 с/дел ... 20 мин/дел | |||
| запись формы: 10 мс/дел ... 2 мин/дел | |||
| Режим воспроизведения | есть | ||
| Сохранение | 2 ячейки на режим | ||
| Общие характеристики | |
|---|---|
| Дисплей | |
| Тип дисплея | Цветной дисплей 5,6”, TFT |
| Разрешение | 640 (по горизонтали) × 480 (по вертикали) точек |
| Интерфейс | USB-device, miniUSB-host |
| Питание | |
| Напряжение | 100-240 В, 50/60 Гц |
| Батарея | 6000 мАч / 7.4 В |
| Время непрерывной работы / зарядки (типичное) | Около 5 / 4 часов |
| Массо-габаритные параметры | |
| Габаритные размеры | 254 мм × 60 мм × 160 мм (Д*В*Г) |
| Вес (без батареи и аксессуаров) | 1,38 кг |
Стандартная комплектация
- Осциллограф цифровой
- Пробники осциллографические (2 шт)
- Измерительные щупы для мультиметра (1 комплект)
- Вилки для подключения к калибратору осциллографа
- Сетевой адаптер со шнуром питания
- Батарея
- Руководство по эксплуатации
Дополнительная комплектация
- Токовый пробник PA-655
- Магнитный адаптер АСА-2209
