ADS-2208 Осциллограф цифровой ручной
Артикул: ads-2208 осциллограф цифровой ручной

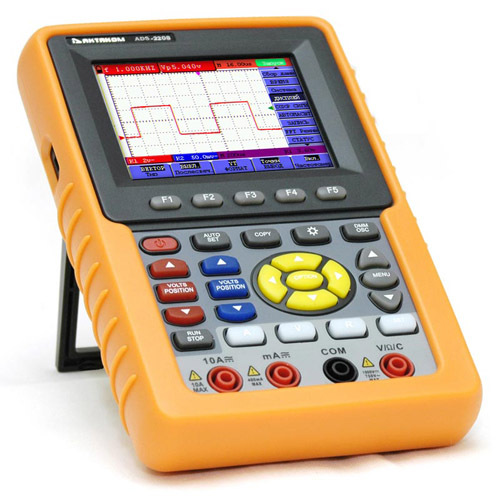

Цифровой ручной осциллограф АКТАКОМ ADS-2208 предназначен для визуального наблюдения сигнала и его сохранения его. Благодаря своей компактности и возможности питания от батарей он рекомендован для работы в "полевых" условиях.
- 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B, Delay A→B
- курсорные измерения
- режим мультиметра
- интерполяция sin(x)/x
- хранение осциллограмм: 4 осциллограммы
- цветной ЖКИ дисплей
- возможность сохранения на USB-устройство
- USB интерфейс для связи с ПК, программное обеспечение
- автономная работа от встроенного аккумулятора
Технические характеристики
в режиме осциллографа
- 2 канала
- полоса пропускания 200 МГц
- максимальная частота дискретизации 1 Гвыб/сек
- время нарастания 1,7 нс
- вертикальная чувствительность 5 мВ/дел ... 5 В/дел
- вертикальное разрешение 8 бит
- погрешность ± 3%
- входной импеданс 1 МОм ± 2%
- максимальное входное напряжение 400 Впик
- входы: АС, DC, GND
- математические функции: суммирование, вычитание, умножение, деление, инверсия
- режим X-Y
- коэффициент развертки 2 нс/дел ... 100 с/дел
- память 6 К на канал
- режимы синхронизации: фронт, видео, поочередный
- регулируемый гистерезис уровня запуска: 0,2...1 дел
- пиковый детектор
- функция усреднения (4...128)
- функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming
- покадровый регистратор 3000 кадров
- частотомер 6-ти разрядный, диапазон 2 Гц...100 МГц
в режиме мультиметра
| Измеряемая величина | Диапазоны | Погрешность |
|---|---|---|
| Постоянное напряжение | 100 мкВ ... 400 В | ±(1% + 1 е.м.р.) не нормируется |
| Переменное напряжение (40 Гц…400 Гц) | 1 мВ ... 400 В 400 В...750 В | ±(1% + 3 е.м.р.) не нормируется |
| Постоянный ток | 10 мкА ... 10А | ±(1% + 3 е.м.р.) на диапазоне до 10 мкА |
| Переменный ток | 10 мкА ... 10 А | ±(1,5% + 3 е.м.р.) |
| Сопротивление | 0,1 Ом ... 40 МОм | ±(1% + 1 е.м.р.) |
| Емкость | 10 пФ ... 100 мкФ | ±(3% + 3 е.м.р.) |
- режим тестирования диодов
- режим прозвонки цепи
Общие характеристики
- Дисплей 3,8 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
- Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
- Потребляемая мощность не более 6 Вт
- Время работы от аккумулятора до 4 часов
- Габаритные размеры 180x115x40 мм
- Масса 0,645 кг
- Габаритные размеры в упаковочной таре 290х145х420, вес 2,9 кг.
Стандартная комплектация
- Прибор 1шт.
- Сетевой адаптер 1шт
- Встроенный литиевый аккумулятор 1 шт.
- Пробник для осциллографа 2шт.
- Комплект тестовых проводов мультиметра (черный и красный) 1компл.
- Модуль для измерения малых емкостей 1шт.
- Комплект для настройки пробника осциллографа 1шт.
- USB Кабель для подсоединения к ПК 1шт.
- USB-переходник для подсоединения USB-устройства 1шт.
- Краткое описание 1шт.
Дополнительная комплектация
- Жесткий кейс для переноски
