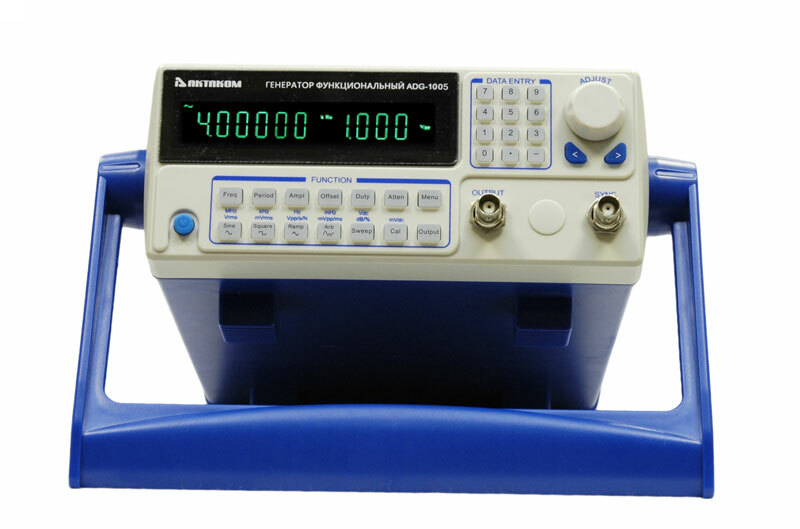

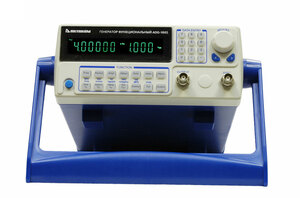

Генераторы ADG-1010 используют при формировании выходного сигнала технологию DDS (прямой цифровой синтез частоты). Этот метод позволяет обеспечить высокую точность установки частоты (50 ppm), быстрый переход с одной частоты на другую, малый уровень искажений, управление по USB по SCPI командам и много других возможностей.
Технические характеристики
| Характеристика | Значение |
|---|
| Частота | Диапазон (синус) | 10 мкГц ... 10 МГц |
| Диапазон (меандр) | 10 мкГц ... 5 МГц |
| Диапазон (другие типы) | 10 мкГц...1 МГц |
| Разрешение | 10 мкГц, 6 цифр |
| Точность установки | ± 50 ppm |
| Характеристики сигнала | Количество форм | 16 типов, включая 3 стандартных: синус, меандр, пила |
| Количество точек | 1024 |
| Частота дискретизации | 100 Мвыб/с |
| Разрядность | 8 бит |
| Коэффициент гармоник (синус) | <-40 дБн (< 5 МГц); <-40 дБн (≥ 5 МГц); |
| Время нарастания / спада (меандр, импульс) | < 35 нс |
| Коэфф. заполнения (импульс) | 0,1 ...99,9 % |
| Асиметрия (пила) | 0,0...100,0% |
| Амплитуда | Диапазон (импеданс 50 Ом) | 0...10 Вп-п (F≤8 МГц), 0...9 Вп-п (F>8 МГц) |
| Диапазон (открытый контур) | 0...20 Вп-п (F≤8 МГц), 0...18 Вп-п (F>8 МГц) |
| Разрешение | 1 мВп-п (амплитуда >2 Вп-п), 0,1 мВп-п (амплитуда ≤2 Вп-п) |
| Смещение | Диапазон | ±5 В (импеданс 50 Ом), ±10 В (открытый контур) |
| Разрешение | ±5 мВ |
| Свипирование | Диапазон | полный |
| Время | 50 мс...500 с |
| Закон | линейный, логарифмический |
| Выход синхронизации | Сигнал | меандр, фронт нарастания ≤20 нс |
| Уровень | TTL |
| Интерфейс | USB |
| Питание | 220...240 В / 50...60 Гц |
| Габаритные размеры | 322 х 256 х 102 мм |
| Вес | 2 кг |
| Габариты в упаковочной таре | 280х150х390 мм |
| Вес в упаковочной таре | 3,5 кг |
Стандартная комплектация
- Генератор сигналов
- Кабель питания
- USB кабель
- Руководство по эксплуатации
Дополнительная комплектация
- Амплитудный усилитель АКТАКОМ AVA-1408
- Амплитудный усилитель АКТАКОМ AVA-1420
- Амплитудный усилитель АКТАКОМ AVA-1745
- Амплитудный усилитель АКТАКОМ AVA-1804
- Амплитудный усилитель АКТАКОМ AVA-1810
