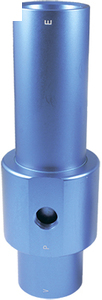

Транспортирующий вакуумный эжектор ACPF предназначен для создания вакуума посредством использования кинетической энергии сжатого воздуха
Технические характеристики:
- Рабочая среда: сжатый воздух без содержания масла
- Максимальный вакуум: −35 кПа, −28 кПа, −26 кПа, −16 кПа, −9 кПа, −4,4 кПа
- Максимальный вакуумный расход: 295...5610 л/мин
- Потребление воздуха: 160...1365 л/мин
- Диапазон рабочего давления: 0,4...0,6 МПа
- Максимальное давление: 0,7 МПа
- Материал корпуса: алюминий или нержавеющая сталь
- Присоединение: G⅛", G¼", G⅜" – вход сжатого воздуха, ∅ 6,5 мм, ∅ 12,5 мм, ∅ 19 мм, ∅ 25 мм, ∅ 38 мм, G⅜" – выход вакуума, ∅ 6,5 мм, ∅ 12,5 мм, ∅ 19 мм, ∅ 25 мм, ∅ 38 мм, G⅜" – выхлоп
| Параметр | Значение |
| Рабочая среда | Сжатый воздух без содержания масла |
| Максимальный вакуум | −35 кПа, −28 кПа, −26 кПа, −16 кПа, −9 кПа, −4,4 кПа |
| Максимальный вакуумный расход | 295...5610 л/мин |
| Потребление воздуха | 160...1365 л/мин |
| Диапазон рабочего давления | 0,4...0,6 МПа |
| Максимальное давление | 0,7 МПа |
| Материал корпуса | Алюминий или нержавеющая сталь |
| Присоединение | G⅛", G¼", G⅜" – вход сжатого воздуха,
∅ 6,5 мм, ∅ 12,5 мм, ∅ 19 мм, ∅ 25 мм, ∅ 38 мм, G⅜" – выход вакуума,
∅ 6,5 мм, ∅ 12,5 мм, ∅ 19 мм, ∅ 25 мм, ∅ 38 мм, G⅜" – выхлоп |
| Рабочая температура | −20...80°C |
Модификации:
| Модель | Максимальный вакуум, кПа | Максимальный вакуумный расход, л/мин | Потребление воздуха, л/мин | Вход сжатого воздуха | Выход вакуума | Выхлоп | Габаритные размеры, мм |
| ACPF 2-3 | −26 | 295 | 160 | G⅛" | ∅ 6,5 мм | ∅ 6,5 мм | 30×89×32 |
| ACPF 3-3 | −16 | 425 | 170 | G⅛" | G⅜" | G⅜" | 30×89×32 |
| ACPF 5-6 | −35 | 870 | 680 | G¼" | ∅ 12,5 мм | ∅ 12,5 мм | 34×140×38 |
| ACPF 7-6 | −28 | 1825 | 1365 | G⅜" | ∅ 19 мм | ∅ 19 мм | 45×190×50 |
| ACPF 15-3 | −4,4 | 4400 | 695 | G⅜" | ∅ 25 мм | ∅ 25 мм | 55×198×59 |
| ACPF 15-6 | −9 | 5610 | 1365 | G⅜" | ∅ 38 мм | ∅ 38 мм | 65×205×69 |
