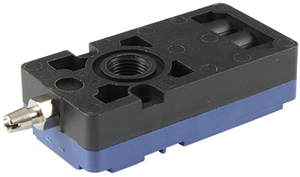

Миниатюрный вакуумный эжектор ABX предназначен для создания вакуума посредством использования кинетической энергии сжатого воздуха
Особенности:
- Рабочая среда: сжатый воздух без содержания масла
- Максимальный вакуум: −93 кПа
- Максимальный вакуумный расход: 32...185 л/мин
- Потребление воздуха: 18...137 л/мин
- Диапазон рабочего давления: 0,4...0,6 МПа
- Максимальное давление: 0,7 МПа
- Уровень шума: 50...68 дБА
- Материал уплотнения: NBR, VITON или EPDM
- Присоединение: M5−∅ 6 мм, G⅛", NPSF⅛" – вход сжатого воздуха, G⅛", NPSF⅛", G⅜", NPSF⅜" – выход вакуума
- Внутренний или внешний глушитель
- Компактные габариты
- Легкий вес
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Сжатый воздух без содержания масла |
| Максимальный вакуум | −93 кПа |
| Максимальный вакуумный расход | 32...185 л/мин |
| Потребление воздуха | 18...137 л/мин |
| Диапазон рабочего давления | 0,4...0,6 МПа |
| Максимальное давление | 0,7 МПа |
| Уровень шума | 50...68 дБА |
| Материал уплотнения | NBR, VITON или EPDM |
| Присоединение | M5−∅ 6 мм, G⅛", NPSF⅛" – вход сжатого воздуха,
G⅛", NPSF⅛", G⅜", NPSF⅜" – выход вакуума |
| Рабочая температура | −20...80°C |
Модификации:
| Модель | Эквивалентная мощность электрического насоса, кВт | Уровень шума, дБA | Максимальный вакуумный расход, л/мин | Потребление воздуха, л/мин | Вход сжатого воздуха | Выход вакуума | Глушитель |
| ABX5-A | 0,05 | 50...65 | 32 | 18...22 | M5−∅ 6 мм | G⅛" | Внутренний |
| ABX5-NA | M5−∅ 6 мм | NPSF⅛" | Внутренний |
| ABX5-B | G⅛" | G⅜" | Внутренний |
| ABX5-NB | NPSF⅛" | NPSF⅜" | Внутренний |
| ABX5-C | G⅛" | G⅜" | Внешний |
| ABX5-NC | NPSF⅛" | NPSF⅜" | Внешний |
| ABX5-NBA | NPSF⅛" | NPSF⅜" | Внутренний (алюминиевая соединительная площадка) |
| ABX5-BA | G⅛" | G⅜" | Внутренний (алюминиевая соединительная площадка) |
| ABX10-A | 0,10 | 55...68 | 63 | 31...41 | M5−∅ 6 мм | G⅛" | Внутренний |
| ABX10-NA | M5−∅ 6 мм | NPSF⅛" | Внутренний |
| ABX10-B | G⅛" | G⅜" | Внутренний |
| ABX10-NB | NPSF⅛" | NPSF⅜" | Внутренний |
| ABX10-C | G⅛" | G⅜" | Внешний |
| ABX10-NC | NPSF⅛" | NPSF⅜" | Внешний |
| ABX10-NBA | NPSF⅛" | NPSF⅜" | Внутренний (алюминиевая соединительная площадка) |
| ABX10-BA | G⅛" | G⅜" | Внутренний (алюминиевая соединительная площадка) |
| ABX20-B | 0,20 | 60...68 | 125 | 79...89 | G⅛" | G⅜" | Внутренний |
| ABX20-NB | NPSF⅛" | NPSF⅜" | Внутренний |
| ABX20-C | G⅛" | G⅜" | Внешний |
| ABX20-NC | NPSF⅛" | NPSF⅜" | Внешний |
| ABX20-NBA | NPSF⅛" | NPSF⅜" | Внутренний (алюминиевая соединительная площадка) |
| ABX20-BA | G⅛" | G⅜" | Внутренний (алюминиевая соединительная площадка) |
| ABX30-B | 0,30 | 60...68 | 185 | 128...137 | G⅛" | G⅜" | Внутренний |
| ABX30-NB | NPSF⅛" | NPSF⅜" | Внутренний |
| ABX30-C | G⅛" | G⅜" | Внешний |
| ABX30-NC | NPSF⅛" | NPSF⅜" | Внешний |
| ABX30-NBA | NPSF⅛" | NPSF⅜" | Внутренний (алюминиевая соединительная площадка) |
| ABX30-BA | G⅛" | G⅜" | Внутренний (алюминиевая соединительная площадка) |
