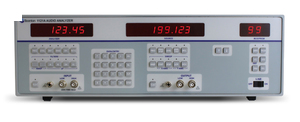

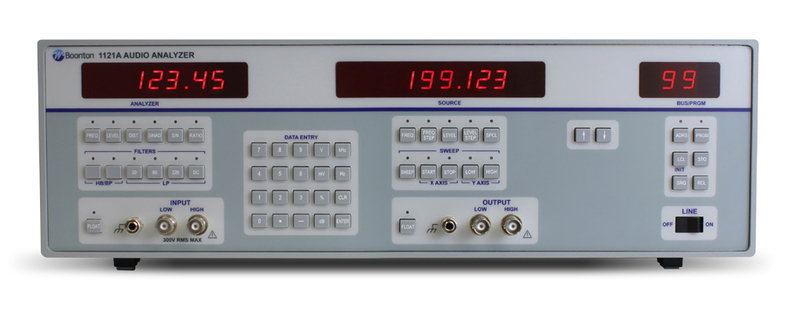

| Диапазон частот | 5 Гц - 200 кГц |
| Разрешение | 0.001 Гц 5.000 Гц - 199.999 Гц
0.01 Гц 200.00 Гц - 1999.99 Гц
0.1 Гц 2.0000 кГц - 19.9999 кГц
1.0 Гц 20.000 кГц - 199.999 кГц |
| Погрешность | Погрешность опорного генератора + 1 разряд |
| Чувствительность | 5,0 мВ в частотном режиме
50,0 мВ в режиме измерения Искажений и SINAD |
| Опорный генератор | 10 МГц, термостатированный кварцевый генератор, ±1х10е-6 |
| Измерение уровня сигнала по переменному току | |
| Диапазоны измерения (полная шкала) | 300.0 В, 30.00 В, 3.000 В, 300.0 мВ, 30.00 мВ, 3.000 мВ и
0,300 мВ |
| Сверхдиапазон | 33% за исключением диапазона 300 В |
| Погрешность | ± 1%, 50 Гц - 50 кГц 1 мВ - 300 В, 0.5% тип.
± 2%, 20 Гц - 100 кГц 1 мВ - 300 В, 1.0% тип.
± 3%, 10 Гц - 100 кГц 1 мВ - 300 В, 1.5% тип.
± 4%, 10Гц - 100 кГц 0.3 мВ - 300 В, 2.0% тип. |
| Измерение уровня сигнала по постоянному току | |
| Диапазоны измерения (полная шкала) | 300.0 В, 30.00 В, and 3.000 В |
| Сверхдиапазон | 33% за исключением диапазона 300 В |
| Погрешность | ±1% или 6 мВ (в зависимости где больше) |
| Измерение искажений | |
| Диапазон частот | 10 Гц - 140 кГц |
| Разрешение | 0.00001 % для <0.11000% thd="" br=""> 0.0001 % для <1.1 thd="" br=""> 0.001 % для <11 thd="" br=""> 0.01 % для <100% thd="" td=""> |
| Диапазон измерений | 0.00001% - 100.0%
(-140.00 - 0.00 дБ) |
| Погрешность | ± 1 дБ; 20 Гц - 20 кГц
± 2 дБ; 10 Гц - 100 кГц |
| Входной диапазон по напряжению | 50 мВ - 300 В |
| Диапазон измерения искажений | 0.01% (-80 дБ) или 10 мкВ 10Гц - 20кГц, 80кГц (полоса пропускания)
0.02% (-74 дБ) или 20 мкВ 10 Гц - 50 кГц, 220 кГц (полоса пропускания)
0.032% (-70 дБ) или 40 мкВ 10 Гц - 50 кГц, 500 кГц (полоса пропускания)
0.056% (-65 дБ) или 50 мкВ 50 кГц - 100 кГц, 500 кГц (полоса пропускания) |
| Измерение SINAD | |
| Диапазон частот | 10 Гц - 140 кГц |
| Диапазон измерений | 0,00 - 140,00 дБ |
| Погрешность | ±1 дБ; 20 Гц - 20 кГц
±2 дБ; 10 Гц - 100 кГц |
| Входной диапазон по напряжению | 50 мВ - 300 В |
| Диапазон измерения SINAD | 80 дБ или 10 мкВ 10Гц - 20 кГц, 80 кГц (полоса пропускания)
74 дБ или 20 мкВ 10 Гц - 50 кГц, 220 кГц (полоса пропускания)
70 дБ или40 мкВ 10 Гц - 50 кГц, 500 кГц (полоса пропускания)
65 дБ или 50 мкВ 50 кГц - 100 кГц, 500 кГц (полоса пропускания) |
| Диапазон частот измерение С/Ш | 10 Гц - 140 кГц |
| Диапазон отображения | 0,00 - 140.00 дБ |
| Погрешность | ±1 дБ |
| Остаточный шум | 85 дБ или 10 мкВ; 80 кГц (полоса пропускания)
85 дБ или 20 мкВ; 220 кГц (полоса пропускания)
85 дБ или 40 мкВ; 500 кГц (полоса пропускания) |
| Коэффициент подавления (CMRR) | >70 дБ 20 Гц - 1 кГц, В в <3 br=""> >45 дБ 1 кГц - 20 кГц, В в <3 td=""> |
| Пределы | Общий режим Дифференциальный вход
< 4.25 В пик 3.000 В диапазон
< 42.5 В пик 30.00 В диапазон
< 425 В пик 300.0 В диапазон |
| Вход анализатора | |
| Тип | Балансный (полностью дифференциальный) |
| Импеданс | 100 кОм±1% и <300 span=""> |
| Защита | Защита от превышения входного напряжения и встрроенный предохранитель от пиковых напряжения 425 Вмакс |
| Аудио фильтры | |
| ФНЧ 30 кГц, погрешность | 30 кГц±2 кГц, 3-го порядка Баттерворта, 60 дБ/декада |
| ФНЧ 80 кГц, погрешность | 80 кГц±4 кГц, 3-го порядка Баттерворта, 60 дБ/декада |
| ФНЧ 220 кГц, погрешность | 220 кГц±60 кГц, 3-го порядка Баттерворта, 60 дБ/декада |
| Характеристики источника | |
| Диапазон частот | 10 Гц - 140 кГц |
| Разрешение | 0.001 Гц 10.000 Гц - 199.999 Гц
0.01 Гц 200.00 Гц - 1999.99 Гц
0.1 Гц 2.0000 кГц - 19.9999 кГц
1.0 Гц 20.000 кГц - 140.000 кГц |
| Погрешность | 10х10е-6 + погрешность опорного генератора + 1 разряд |
| Опорный генератор | |
| Тип | 10 МГц, термостатированный кварцевый генератор, ±1х10е-6 |
| Погрешность | ±1 10е-6 |
| Выходной уровень | |
| Диапазон (разомкнутая схема) | 0,01 мВ - 16 Вскз |
| Разрешение | 0.01 мВ 0 мВ - 30 мВ
0.1 мВ 30 мВ - 300 мВ
1.0 мВ 300 мВ - 3В
5.0 мВ 3В - 16В |
| Погрешность (0,6 мВ - 16 В) | ± 0.5% от уст. знач. + 0.05% диапазона 10 Гц - 50 кГц; тип. 0.3%
± 1.0% от уст. знач. + 0.05% диапазона 50 кГц - 100 кГц; тип. 0.6%
± 1.5% от уст. знач. + 0.1 % диапазона 100 кГц - 140 кГц; тип. 1.0% |
| Неравномерность АЧХ (на 50 Ом) | ± 0.5%; 30 мВ - 8 В 10Гц - 50 кГц, 1 кГц оп.
± 1.0%; 30 мВ - 8 В 10 Гц - 100 кГц, 1 кГц оп.
± 1.5%; 30 мВ - 8 В 10 Гц - 140 кГц, 1 кГц оп. |
| Искажение и шум | 0.01% (-80 дБ) или 10 мкВ 10 Гц - 20 кГц, 80 кГц (полоса пропускания)
0.02% (-74 дБ) или 10 мкВ 20 кГц - 50 кГц, 220 кГц (полоса пропускания)
0.032% (-70 дБ) или 35 мкВ 10 Гц - 50 кГц (полоса пропускания)
0.056% (-65 дБ) или 50 мкВ 50 кГц - 100 кГц, 500 кГц (полоса пропускания)
0.1% (-60 дБ) или 50 мкВ 100 кГц - 140 кГц, 500 кГц (полоса пропускания) |
| Импеданс | 50 Ом ± 2%
150 Ом ± 1%
600 Ом ± 1 |
| Требования к электропитанию | 80 ВА, 100, 120, 220 или 240 В, 50 - 400 Гц |
| Рабочий диапазон температуры | 0° - 55°C |
