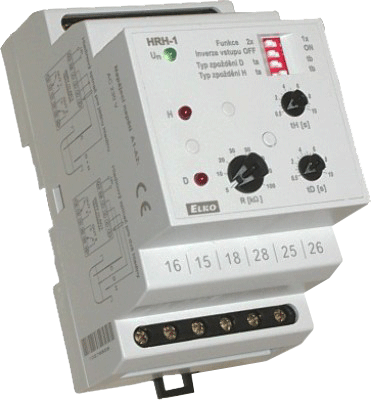

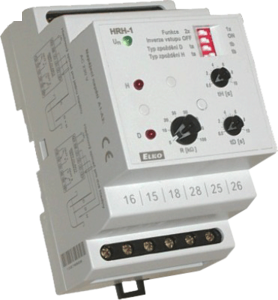

Реле контроля уровня жидкости HRH-1 предназначено для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях. Используется совместно с датчиками уровня жидкости SHR-1, SHR-2, SHR-3. Принцип действия реле основан на измерении сопротивления жидкости между сенсорами.
Технические характеристики:
| Параметр | Значение |
| Максимальное количество контролируемых уровней | 2 |
| Напряжение питания | ~230 В; ≅24 В |
| Допуск напряжения питания | −15…10% |
| Максимальная мощность | 4,5ВА |
| Чувствительность | Настраиваемая, 5…100 кОм |
| Максимальное напряжение на электродах | ~5 В |
| Ток в сенсорах | < 1 мА |
| Временной отклик | Не более 400 мс |
| Задержка времени Т1 | Настраиваемая, 0,5…10 с |
| Задержка времени Т2 | Настраиваемая, 0,5…10 с |
| Точность механической настройки | 5% |
| Контакты | 2 переключающих (AgNi) |
| Номинальный ток | 16 А |
| Пиковый ток | 30 А |
| Рабочая температура | −20…55°C |
| Рабочее положение | Произвольное |
| Датчик уровня жидкости | SHR-1, SHR-2, SHR-3 |
| Сечение подключаемого провода | Max 1×2,5 мм²; 2×1,5 мм²; c изоляцией 1×1,5 мм² |
| Монтаж | На DIN-рейку, стандарт 3S |
| Защита | IP40 со стороны лицевой панели |
| Категория перенапряжения | III |
| Габаритные размеры | 90×52×65 мм |
| Масса | 240 г |
