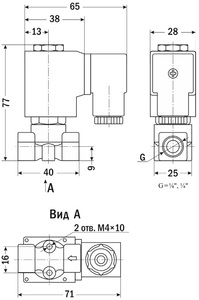

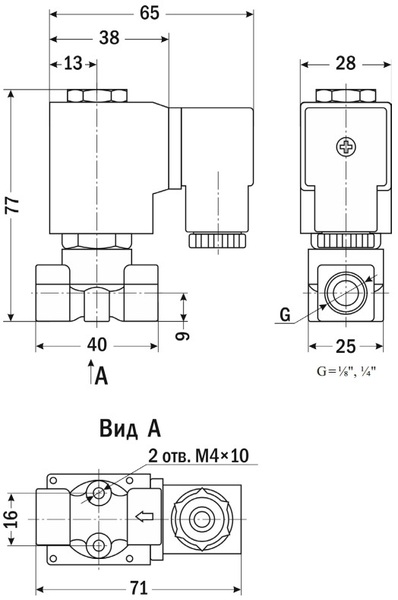

AR-1H21161 (AR-YCH31161), НЗ, Ду=1,6мм, Присоед.1/8",Латунь, Уплотн.: PEEK, Р=(0,01…6,5)МПа, Т=(-30…150)°С, Kv=0,077м3/ч, Катушка: AS11H, ~110В, вшг:77x40x25мм, 345г. D05898

Артикул: 100006925
2909.00 руб. За 1 шт.

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-1H21 (AR-YCH31) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

  • Работа при высоком давлении до 10 МПа
  • Работа при низких температурах от −30°С
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр Значение
Рабочая средаПар, вода, горячая вода, воздух, инертные газы, масла
МатериалКорпусаЛатунь или нержавеющая сталь
УплотненияPEEK
Температура рабочей среды−30…150°С
Рабочее давление0,01...10,0 МПа (в зависимости от Ду)
Диаметр условного прохода1,0 мм, 1,6 мм
ПрисоединениеРезьбовое G⅛", G¼"
КатушкаAS11H, ASE11B, (AS11B), IP65
Питание~220 В, ~110 В*, ~24 В*
=24 В, =12 В
Мощность AS11H, AS11B: 22 ВА (AC), 13 Вт (DC)
ASE11B: 4,5 ВА (AC), 8 Вт (DC)

* Кроме ASE11B

Модификации:

МодельДу, ммKv, м³/чПрисоединениеPmin , МПаPmax , МПаКатушкаВес, кг
AR-1H21101 GYT1,0 0,026 G⅛"0,01 10,0 (с катушкой ASE11B)
8,0 (с катушками AS11B, AS11H)
AS11B, ASE11B, (AS11H) 0,344
AR-1H21102 GYTG¼" 0,334
AR-1H21161 GYT1,6 0,077 G⅛" 10,0 (с катушкой AC ASE11B)
6,0 (с катушкой DC ASE11B)
6,5 (с катушками AC AS11B, AS11H )
3,0 (с катушками DC AS11B, AS11H)
0,345
AR-1H21162 GYTG¼" 0,337
