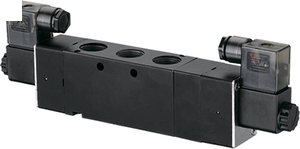

Электромагнитный пневмораспределитель cерии РЭПВ-53 5-линейный 3-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистемТехнические характеристики:
| Параметр | Значение |
| Тип распределителя | 5/3, c закрытым центром, с нагруженным центром или с открытым сбросом |
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) |
| Проходное сечение | ⅛" | ¼" | ⅜" | ½" |
| Присоединение рабочих портов | G⅛" | G¼" | G⅜" | G½" |
| Присоединение портов выхлопа | G⅛" | G⅛" | G¼" | G½" |
| Пропускная способность (при давлении 0,6 МПа) | 900 л/мин | 1350 л/мин | 2250 л/мин | 3200 л/мин |
| Рабочее давление | 0,15…0,8 МПа |
| Максимальное давление | 1,2 МПа |
| Питание | ~220 В, =24 В, =12 В |
| Допуск по напряжению | ±10% |
| Мощность катушки | 5 Вт |
| Температура эксплуатации | −5…60°C |
| Степень защиты | IP65 |
| Класс изоляции соленоида | Класс F |
| Максимальная частота срабатывания | 5 Гц |
| Наработка до отказа | 12 000 000 циклов |
| Материал корпуса распределителя | Анодированный алюминий |
| Материал уплотнения | NBR |
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа | Пневматическая схема |
| С закрытым центром |
| РЭПВ-5312-18-ЗЦ | G⅛" | G⅛" |
P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа |
| РЭПВ-5322-14-ЗЦ | G¼" | G⅛" |
| РЭПВ-5332-38-ЗЦ | G⅜" | G¼" |
| РЭПВ-5342-12-ЗЦ | G½" | G½" |
| С нагруженным центром |
| РЭПВ-5312-18-НЦ | G⅛" | G⅛" |
P – порт питания
А – рабочий порт
B – рабочий порт
R – порт выхлопа
S – порт выхлопа |
| РЭПВ-5322-14-НЦ | G¼" | G⅛" |
| РЭПВ-5332-38-НЦ | G⅜" | G¼" |
| РЭПВ-5342-12-НЦ | G½" | G½" |
| С открытым сбросом |
| РЭПВ-5312-18-ОС | G⅛" | G⅛" |
P – порт питания
А – рабочий порт
B – рабочий порт
R – порт выхлопа
S – порт выхлопа |
| РЭПВ-5322-14-ОС | G¼" | G⅛" |
| РЭПВ-5332-38-ОС | G⅜" | G¼" |
| РЭПВ-5342-12-ОС | G½" | G½"
|
| Модификация | G1 | G2 | A | B | C | D1 | D2 | H1 | H2 | H3 | H4 | H5 |
| РЭПВ-5312-18 | ⅛" | ⅛" | 153 | 18 | 27 | 3,3 | 3,3 | 61 | 16 | 55 | 69 | 28 |
| РЭПВ-5322-14 | ¼" | ⅛" | 190 | 22 | 35 | 3,3 | 4,3 | 75,5 | 20 | 68 | 85,5 | 35 |
| РЭПВ-5332-38 | ⅜" | ¼" | 209 | 27 | 40 | 4,3 | 4,3 | 83 | 24 | 72,5 | 95 | 45 |
| РЭПВ-5342-12 | ½" | ½" | 243 | 34 | 50 | 4,3 | 5,5 | 92,5 | 36 | 79 | 110,5 | 63 |
| Модификация | J1 | J2 | K1 | K2 | L | M | N | P1 | P2 | Q | S |
| РЭПВ-5312-18 | 3 | 2 | 54 | 30 | 13 | 54 | 32,5 | 62 | 14 | 2,5 | 9,5 |
| РЭПВ-5322-14 | 3 | 0 | 66,5 | 38 | 17 | 54 | 40,5 | 75,5 | 20 | 3 | 10,5 |
| РЭПВ-5332-38 | 4 | 0 | 70 | 50 | 20 | 70 | 40,5 | 83 | 24 | 2,4 | 13,5 |
| РЭПВ-5342-12 | 4 | 0 | 74,5 | 72 | 27 | 75 | 40,5 | 96,5 | 28 | 2,8 | 17,5 |
