Клапан соленоидный нормально закрытый непрямого действия с поршнем AL-2L предназначен для управления потоком рабочей среды в трубопроводе Особенности:- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Работа при высоком давлении до 1,5 МПа
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса | Латунь |
| Уплотнения | PTFE |
| Температура рабочей среды | −5…180°С |
| Рабочее давление | 0,1...1,5 МПа |
| Диаметр условного прохода | 17...50 мм |
| Присоединение | Резьбовое G½"...G2" |
| Катушка | AS03, IP65, DIN 43650A
ASEx545, IP65, выводные провода 150 см
(Y42H, Y92H), IP54, выводные провода 28 см |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В* |
| Мощность | AS03 | 28 ВА (АС), 38 Вт (DC) |
| ASEx545 | 15 ВА (AC), 18 Вт (DC) |
| Y42H, Y92H | 35 ВА (АС), 30 Вт (DC) |
* Кроме ASEx545 Модификации:| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-2L-15 GBP | 17 | 4,1 | G½" | 0,1 | 1,5 | AS03, ASEx545 (Y92H, Y42H) | 1,32 |
| AR-2L-20 GBP | G¾" | 1,37 |
| AR-2L-25 GBP | 22 | 10,2 | G1" | 1,56 |
| AR-2L-32 GBP | 30 | 17,1 | G1¼" | 2,36 |
| AR-2L-40 GBP | G1½" | 2,38 |
| AR-2L-50 GBP | 50 | 41 | G2" | 5,05 |

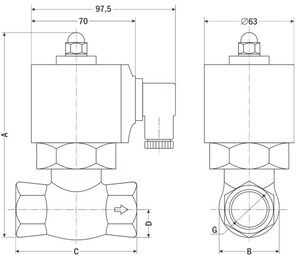

| Размер, мм | AR-2L-15 | AR-2L-20 | AR-2L-25 | AR-2L-32 | AR-2L-40 | AR-2L-50 |
| A | 145 | 145 | 162 | 178 | 185 | 223 |
| B | 39 | 41 | 52 | 69 | 74 | 94,5 |
| C | 84 | 85 | 90,5 | 115 | 111 | 163 |
| D | 20 | 22 | 26 | 35 | 37 | 47 |
| G | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
