Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCDF2 для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Клапан предназначен для использования под водой
- Применяется для фонтанов
- Глубина погружения до 1 метра
- Класс защиты IP68
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | VITON |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0,05...2,5 МПа |
| Диаметр условного прохода | 65...100 мм |
| Присоединение | Фланцевое F2½"...F4" |
| Катушка* | F14B, F24B; IP68
Выводные провода 95 см |
| Питание | F14B | ~220 В, ~110 В, ~24 В |
| F24B | =24 В, =12 В |
| Мощность | F14B | 24 ВА (АС) |
| F24B | 15 Вт (DC) |
Примечание:Шток у клапана с катушкой F14B короче, поэтому ее нельзя заменить на катушку F24B.
Шток у клапана с катушкой F24B длиннее, поэтому ее можно заменить на катушку F14B.
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCDF265 FSV | 65 | 72,5 | F2½" | 0,05 | 2,5 | F14B
F24B | 22,1 |
| AR-YCDF280 FSV | 80 | 106,6 | F3" | 31,5 |
| AR-YCDF2100 FSV | 100 | 136,5 | F4" | 42,4 |

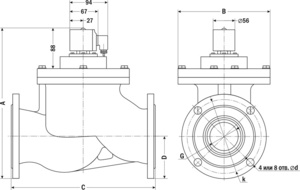

| Размер, мм | AR-YCDF2, Ду, мм |
| 65 | 80 | 100 |
| A F24B | 324 | 337 | 370 |
| A F14B | 314 | 327 | 360 |
| B | 175 | 216 | 235 |
| C | 282 | 300 | 338 |
| D | 95 | 103 | 114 |
| G | 2½" | 3" | 4" |
| d | 18 | 18 | 18 |
| k | 145 | 162 | 178 |
| Кол-во отверстий | 4 | 8 | 8 |
