Трассоискатель "Успех АГ-309.30М" (морозоустойчивый)

Описание трассоискателя Успех АГ-309.30М

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

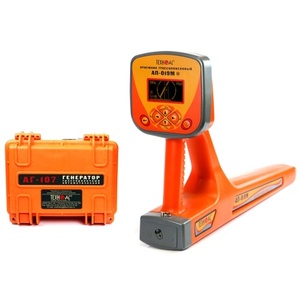

В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.

Выходная мощность генератора до 60 Вт.

Назначение трассоискателя Успех АГ-309.30М

• Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
• Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
• Поиск электрических кабелей под напряжением.
• Поиск мест пересечения трубопровода и кабеля.
• Определение мест повреждения кабельных линий.
• Обследование участков местности перед проведением земляных работ.

Особенности приемника АП-019М

• Современный цифровой трассопоисковый приемник-моноблок АП-019М.
• Изображение трассы на экране прибора.
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
• Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
• Дополнительные функций при подключении внешних датчиков.
• Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
• Морозоустойчивый, работа при температурах до -30°С.
• Меню на двух языках (русский и английский).

Особенности генератора АГ-107

• Встроенный заряжаемый аккумулятор.
• Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
• Максимальное выходное напряжение до 60 В.
• Возможность работы от внешнего внешнего источника питания 10...25 В.
• Сигнализация и защита от подключения на нагрузку с напряжением.
• Реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах).
• Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
• Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
• Ручное уменьшение/увеличение мощности после автосогласования.
• Небольшие габариты и вес.

Функциональные возможности приемника АП-019М в различных режимах работы

Режим «Трасса»

В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «2-частоты»

Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).

Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

Рекомендуемые области применения трассоискателя Успех АГ-309.30М

• Электросети.
• Телекоммуникация.
• Строительно-монтажные организации.
• ЖКХ.
• Водоканалы.
• Теплосети.
• Нефтегазовая отрасль.
• Геодезия.
