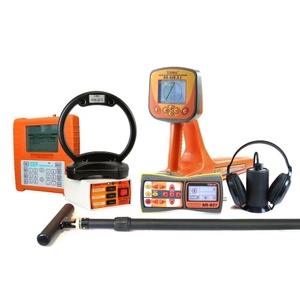

Корреляционный течеискатель "ИСКОР-259КД"

Корреляционный течеискатель "ИСКОР-259КД"
    Артикул: 00-00014454
    1206810.00 руб. За 1 шт.
    В заказ

    • Назначение корреляционного течеискателя Искор-259КД

      • Определение корреляционным методом местоположения утечек из трубопроводов.
      • Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
      • Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту.
      • Уточнение местам утечки акустическим течеискателем.
      • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

      Выполняемые функции корреляционным течеискателем Искор-259КД

      • Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
      • Поиск подземных коммуникаций (кабели, трубопроводы).
      • Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
      • Функция сохранения координат для нанесения на карту.
      • Поиск мест повреждения силовых кабелей индукционным и акустическими методами.

      Основные преимущества корреляционного течеискателя Искор-259КД

      • Высокая помехозащищенность.
      • Оперативность и скорость расчетов.
      • Ударозащищенные водонепроницаемые датчики.
      • Малые габариты и вес.
      • Высокая точность определения мест разгерметизации, удобство в эксплуатации.
      • Возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания.
      • Проведение трассировки подземных коммуникаций в активном режиме от генератора.

      Характеристики корреляционного течеискателя ЛИДЕР-КТМ-250

      ПараметрЗначение
      Рабочий диапазон частот10...10 000 Гц
      Эффективная рабочая длина обследуемого участка:
      - при использовании одной катушки250 м
      - при использовании двух катушек500 м
      Пределы основной допускаемой погрешности при измерении временных интервалов, в диапазонах, мс, (при скорости звука равной 1200 м/с):
      - от 15 до 120 мс±0,2 (0,24 м)
      - от 120 до 490 мс±0,3 (0,36 м)
      - от 490 до 740 мс±0,5 (0,6 м)
      Дисплейграфический, 320х240 точек, с подсветкой
      Встроенная энергонезависимая память512 Мб
      Максимальное количество точек выборки8192
      Максимальное разрешение по расстоянию (при скорости звука прибл.1300 м/с)0,04 м
      Отображаемые функции- сигнал;
      - спектр;
      - кросс спектр;
      - кросс корреляция;
      - когерентность;
      - фазовый кросс спектр;
      - расчетная кросс корреляция;
      - отключаемое подавление помех;
      - результаты расчета места утечки
      Рабочая температура:
      - измерительный блок-10…+55°С
      - выносной усилитель-20…+65°С
      - первичный преобразователь (датчик)-50…+ 125°С
      Время автономной работыне менее 8 ч
      Потребляемая мощностьне более 6 Вт
      Вес измерительного блока2 кг

      Характеристики трассопоискового приемника АП-019.3

      ПараметрЗначение
      Квазирезонансные частоты фильтров50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
      Диапазон частот «Широкая полоса»0,04…8 кГц
      Частота фильтра в режиме «Зонд»512 Гц
      Диапазон частот «Радио»8…40 кГц
      Динамический диапазон входных сигналов120 дБ
      Количество встроенных датчиков4
      Максимальная чувствительность
      (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)      		5 мкА на расстоянии 1 м
      Объем памяти модуля GPS2300 «точек»
      Подключаемые внешние датчикиCI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
      Управление чувствительностью- автоматическое – для 2D отображения «Трасса»;
      - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
      - автоматическое / ручное (по выбору) – для режима «2 частоты»
      Определение глубины залегания трассы- 0...10 м;
      - автоматически в режиме «Трасса»;
      - по нажатию кнопки в режиме «Зонд»
      Точность определения глубины залегания±5%
      Измерение тока принимаемого сигнала- 0,01...9,99 А;
      - автоматически в режиме «Трасса»
      Точность определения оси коммуникации, в % от глубины залегания±5%
      Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторовпри совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
      Визуальная индикацияLCD дисплей, 320х240 пикселей, LED подсветка
      Индицируемые параметры- 2D визуализация положения трассы относительно прибора;
      - глубина залегания трассы;
      - ток сигнала;
      - графики уровня сигнала;
      - сила сигнала;
      - параметры настройки и управления
      Звуковая индикациявстроенный излучатель:
      - синтезированный звук ЧМ;
      - звуковая индикация нажатия кнопок
      Источник питания4…7 В:
      - 4 элемента тип «С»;
      - внешний аккумулятор (Power Bank - опция)
      Время непрерывной работы от одного комплекта щелочных батарейне менее 20 часов
      Автоматическое отключение питания при бездействии для экономии зарядапосле 30 минут
      Диапазон температур эксплуатации / хранения-20…+60°С / -30…+60°С
      Степень защиты корпусаIP54
      Габаритные размеры330х140х700 мм
      Масса2,45 кг

      Характеристики трассопоискового приемника АП-027М

      ПараметрЭлектромагнитный трассо-дефектопоискАкустический трассо-дефектопоиск
      Вид принимаемого сигналанепрерывный / прерывистыймонотонный / импульсный
      Частоты цифровой фильтрацииЦентральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГцОграничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
      Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
       Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
      «Широкая полоса»0,05…8,6 кГц0,09…2,20 кГц / 0,03…0,50 кГц
      Визуальная индикацияЖКИ:
      - символы и значения выбираемых режимов и параметров;
      - анимированная шкала уровня входного сигнала;
      - цифровое значение и анимированная шкала уровня выходного сигнала;
      - график (движущаяся диаграмма) уровня выходного сигнала;
      - частотный спектр выходного сигнала;
      - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
      Звуковая индикацияГоловные телефоны - натуральный широкополосный или отфильтрованный сигнал
      Головные телефоны - синтезированный звук ЧМ-
      Встроенный излучатель - синтезированный звук ЧМ
      Питаниенапряжение 4…7 В:
      - аккумуляторы «тип АА» 1,2 В 4 шт.
      - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
      - внешний аккумулятор
      Количество сохраняемых значений в памяти30
      Время непрерывной работы, не менее20 часов
      Диапазон эксплуатационных температур-20…+50ºС
      Класс защитыIP54
      Габаритные размеры220x102x42 мм
      Масса0,46 кг

      Характеристики трассировочного генератора АГ-114.1

      ПараметрЗначение
      Частоты генерируемого сигнала, Гц
      Частота 1512±0,25
      Частота 21024±0,5
      Частота 38192±4
      Режимы генерации
      Режим 1непрерывный
      Режим 2импульсные посылки
      Режим 3импульсный трехчастотный
      Длительность импульса, мс
      Режим 2, 3100
      Частота следования импульсов, Гц
      Режим 21
      Режим 32
      Мощность, отдаваемая генератором в нагрузку, Вт
      Мощность 1 («5 Вт»)5±1,25
      Мощность 2 («10 Вт»)10±2,5
      Мощность 3 («20 Вт»)20±5
      Допустимое сопротивление нагрузки, Омлюбое
      Диапазон сопротивлений согласованной нагрузки, Ом
      Мощность 1 («5 Вт»)0,3…1000
      Мощность 2 («10 Вт»)0,3…500
      Мощность 3 («20 Вт»)0,3…250
      Напряжение на выходе, В
      Ограниченное по умолчанию36
      Максимальное72
      Согласование с нагрузкойавтомат., 20-ти ступенчатое
      Время согласования максимальное,не более, с12
      Допустимое внешнее напряжение питания, В11...15
      Источники питания
      Встроенный аккумулятор:
      - напряжение, В
      - емкость, Ач
      12
      2,2
      Сетевой блок15 В / 4 А max
      Время зарядки штатного аккумулятора не более, ч5
      Габаритные размеры генератора, не более, мм190х140х80
      Вес генератора в чехле, не более, кг2,5

      Характеристики акустического датчика AD-257

      ПараметрЗначение
      Габаритные размеры прибора, не более, мм60х130
      Масса, не более, кг0,95

      Характеристики электромагнитного датчика EMD-257

      ПараметрЗначение
      Тип преобразователярезонансная ферритовая магнитная антенна
      Частота резонанса50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
      Тип питанияот приемника
      Коммутация резонансапринудительная (управляется приемником)

      Характеристики индукционной антенны ИЭМ-301.3

      ПараметрЗначение
      Максимальная мощность, подводимая к «рамке», не более Вт10
      Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом36
      Тип корпусапластмассовый, герметичный

      Рекомендуемые области применения корреляционного течеискателя Искор-259КД

      • Теплосети.
      • Водоканал.
      • Продуктопроводы.
