Кабелетрассоискатель "Атлет АГ-324"

Описание кабелетрассоискателя Атлет АГ-324

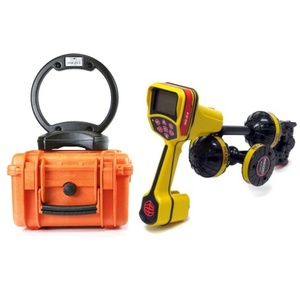

Кабелетрассоискатель Атлет АГ-324 является комбинацией современного американского трассопоискового приемника Ridgid SR-24 и мощнейшего в линейке генераторов ТЕХНО-АС мультичастотного портативного генератора АГ-120ТМ.

Приемник SR-24 оснащен технологиями GPS и Bluetooth для удобной интеграции с внешними устройствами сбора данных.

Назначение кабелетрассоискателя Атлет АГ-324

• Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
• Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
• Обследование участков местности перед проведением земляных работ.
• Сохранять GPS-координаты коммуникации для составления карт подземных инженерных сетей.

Особенности приемника SR-24

• Может отслеживать любую частоту от 10 Гц до 35000 Гц.
• 8 многонаправленных антенн позволяет выводить на дисплей схематичное отображение искомой коммуникации в виде прямой линии.
• Необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и пр.) выводится на дисплей в автоматическом режиме.
• Встроенная система GPS позволяет отслеживать координаты для составления карт и использования в графических информационных системах.
• Технология Bluetooth позволяет передавать данные на смартфоны, планшеты или устройства GPS высокого разрешения.

Особенности генератора АГ-120ТМ

• Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
• Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
• Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
• Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
• Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
• Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
• Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
• Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Рекомендуемые области применения кабелетрассоискателя Атлет АГ-324

• Электросети.
• Телекоммуникация.
• Строительно-монтажные организации.
• ЖКХ.
• Водоканалы.
• Теплосети.
• Нефтегазовая отрасль.
• Геодезия.
