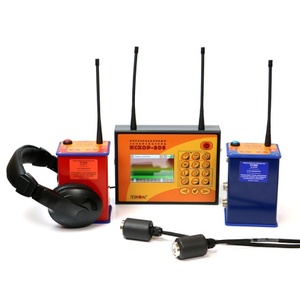

Корреляционный течеискатель "ИСКОР-305"
Артикул: 00-00011113
Назначение корреляционного течеискателя Искор-305
Корреляционный течеискатель Искор-305 - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек, жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
Индикация утечки осуществляется визуально по графику корреляционной функции.
Искор-305 позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.
Применение корреляционного течеискателя Искор-305
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Основные преимущества корреляционного течеискателя Искор-305
- Наличие двух радиоканалов.
- Высокая помехозащищенность, регулируемый фильтр.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Визуальная индикация утечки по графику корреляционной функции.
Характеристики корреляционного течеискателя Искор-305
Параметр Значение Длина диагностируемого участка трубопровода, м от 10 до 1000 Диаметр трубопровода, мм от 25 до 800 Давление в трубопроводе, атм не менее 1,5 Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см - от 10 до 250 м не более ±5 - от 250 до 500 м не более ±10 - от 500 до 1000 м не более ±15 Время построения корреляционной функции при усреднении по 60 измерениям, мин - от 10 до 250 м не более 3 - от 250 до 500 м не более 4,5 - от 500 до 1000 м не более 4,5 Частоты фильтрации сигнала утечки - фильтр нижних частот, кГц 1,0; 1,5; 2,2 - фильтр верхних частот, кГц 0,3; 0,4; 0,5 - цифровой фильтр, Гц от 65 до 4500 Общие данные Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м не менее 500 Дисплей графический, TFT, 320х480 точек Электропитание встроенные Li-Ion аккумуляторы Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час не более 6 Допустимый диапазон температур окружающей среды при эксплуатации, °С от -25 до +45 Время непрерывной работы, час - в нормальных условиях не менее 8 - при пониженной температуре -25°С не менее 6 Средняя наработка на отказ, час не менее 2000 Класс защиты от внешних воздействий - акустического датчика АДК-305 IP65 - предусилителя-передатчика УП-305 IP51 - корреляционного приемника КП-305, источника питания, зарядного устройства IP42 Габаритные размеры, мм - акустического датчика АДК-305 Ø36, Н=68, Lкабеля=5 м - предусилителя-передатчика УП-305 135x95x78 - корреляционного приемника КП-305 152x203x51 Масса, кг - акустического датчика АДК-305 0,3 - предусилителя-передатчика УП-305 0,9 - корреляционного приемника КП-305 1,3
