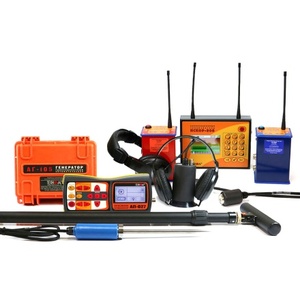

Корреляционный течеискатель "ИСКОР-325НД"
Артикул: 00-00011028
Назначение корреляционного течеискателя Искор-325НД
- Определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
- Проведение трассировки подземных коммуникаций.
- Уточнение места утечки акустическим течеискателем.
- Диагностика запорной арматуры.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Корреляционный течеискатель с двумя радиоканалами.
Выполняемые функции корреляционным течеискателем Искор-325НД
- Поиск места разгерметизации трубопроводов и несанкционированных врезок корреляционным методом и акустическим методами.
- Поиск и трассировка подземных коммуникаций (трубопроводы, кабельные линии).
- Диагностика запорной арматуры.
- Поиск мест повреждения кабелей индукционным и акустическим (совместно с генератором высоковольтных импульсов) методами.
Основные преимущества корреляционного течеискателя Искор-325НД
- Наличие двух радиоканалов.
- Высокая помехозащищенность, регулируемый фильтр.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Визуальная индикация утечки по графику корреляционной функции.
- Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
- Проведение трассировки подземных коммуникаций в активном режиме от генератора.
- Уточнение места утечки акустическим методом в режиме «График».
Характеристики корреляционного течеискателя Искор-305
Параметр Значение Длина диагностируемого участка трубопровода, м от 10 до 1000 Диаметр трубопровода, мм от 25 до 800 Давление в трубопроводе, атм не менее 1,5 Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см - от 10 до 250 м не более ±5 - от 250 до 500 м не более ±10 - от 500 до 1000 м не более ±15 Время построения корреляционной функции при усреднении по 60 измерениям, мин - от 10 до 250 м не более 3 - от 250 до 500 м не более 4,5 - от 500 до 1000 м не более 4,5 Частоты фильтрации сигнала утечки - фильтр нижних частот, кГц 1,0; 1,5; 2,2 - фильтр верхних частот, кГц 0,3; 0,4; 0,5 - цифровой фильтр, Гц от 65 до 4500 Общие данные Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м не менее 500 Дисплей графический, TFT, 320х480 точек Электропитание встроенные Li-Ion аккумуляторы Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час не более 6 Допустимый диапазон температур окружающей среды при эксплуатации, °С от -25 до +45 Время непрерывной работы, час - в нормальных условиях не менее 8 - при пониженной температуре -25°С не менее 6 Средняя наработка на отказ, час не менее 2000 Класс защиты от внешних воздействий - акустического датчика АДК-305 IP65 - предусилителя-передатчика УП-305 IP51 - корреляционного приемника КП-305, источника питания, зарядного устройства IP42 Габаритные размеры, мм - акустического датчика АДК-305 Ø36, Н=68, Lкабеля=5 м - предусилителя-передатчика УП-305 135x95x78 - корреляционного приемника КП-305 152x203x51 Масса, кг - акустического датчика АДК-305 0,3 - предусилителя-передатчика УП-305 0,9 - корреляционного приемника КП-305 1,3 Характеристики трассопоискового приемника АП-027М
Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны - натуральный широкополосный или отфильтрованный сигнал Головные телефоны - синтезированный звук ЧМ - Встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты IP54 Габаритные размеры 220x102x42 мм Масса 0,46 кг Характеристики трассировочного генератора АГ-105
Параметр Значение Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» Нагрузка «клипсы» или «клещи» 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» «Антенные» режимы 8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH» Режим работы «Антенные» режимы встроенная передающая антенна «LC» внешняя передающая антенна «АН» Режим работы Режимы «модуляции» (сигналы специальной формы) - прерывистый «ПР» (кратковременные посылки сигнала);
- длительность посылки 0,12 сек.;
- частота следования посылок 1 Гц- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц);
- соотношение амплитуд 4/1 (соответственно)Выходные параметры при напряжении питания 12…15 В Выходной ток, А Ограниченный программой при ручном повышении, ≥ 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» 3 - при частоте 32768 Гц «33» Заданный для автоматического согласования, ≥ 0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» Максимальное выходное напряжение, В В зависимости от «модуляции», ≥ 32 - в двухчастотном режиме модуляции «2F» 40 - в других режимах Максимальная выходная мощность, Вт Ограниченная программой, ≥ 20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» 6 - при частоте 32768 Гц «33» Источники питания Напряжение питания 7...15 В Батарейный комплект «тип С×8» 8 щелочных («alkaline») элементов 1,5 В «тип С» Внешние источники питания (не входят в комплект поставки) - аккумулятор «12 В» (например, автомобильный);
- выходное напряжение 11...14 В при токе не менее 4 А- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность);
- выходное напряжение 15 В, мощность 60 ВтВремя работы («жизненный цикл» зависит от качества батарей) при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено Функциональные особенности Автоматическое управление выходной мощностью в процессе генерации пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания Согласование с нагрузкой автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»;
- ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33»ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования Варианты подключения к исследуемой коммуникации контактное подключение с возвратом тока через землю бесконтактное подключение с применением встроенной передающей антенны «LC» бесконтактное подключение с применением внешней передающей антенны «АН» бесконтактное подключение с применением индукционных передающих клещей Конструктивные параметры Выходной усилитель мощности модифицированный CLASS D КПД до 85% Габаритные размеры, мм 216х180х105 мм Вес, кг 2 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды) Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса) Характеристики электромагнитного датчика EMD-257
Параметр Значение Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Характеристики акустического датчика AD-257
Параметр Значение Габаритные размеры прибора, не более, мм 60х130 Масса, не более, кг 0,95 Характеристики акустического датчика ADM-227
Параметр Значение Масса датчика, кг 0,225±0,02 Масса штыря, кг 0,115±0,02 Габаритные размеры датчика, мм (без соединительного провода) 105(+2)x31(+1) Габаритные размеры штыря, мм 190(+2)x29(+1) Рекомендуемые области применения корреляционного течеискателя Искор-325НД
- Теплосети.
- Водоканал.
- ЖКХ.
- Продуктопроводы.
