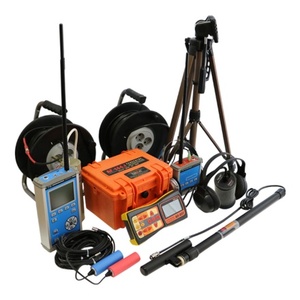

Корреляционный течеискатель "ИСКОР-222"
Артикул: 00-00009207
Назначение корреляционного течеискателя Искор-222
- Определение корреляционным методом местоположения утечек из трубопроводов.
- Проведение трассировки подземных коммуникаций.
- Проведение трассировки неметаллических трубопроводов акустическим методом.
- Уточнение места утечки акустическим течеискателем.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
- Поиск места повреждения силового кабеля индукционным и акустическим методами.
Выполняемые функции корреляционным течеискателем Искор-222
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
- Поиск подземных коммуникаций (кабели, трубопроводы).
- Трассировка неметаллических трубопроводов акустическим методом.
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами.
Основные преимущества корреляционного течеискателя Искор-222
- Наличие радиоканалов.
- Высокая помехозащищенность.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
- Проведение трассировки подземных коммуникаций в активном режиме от генератора.
- Проведение трассировки трубопроводов акустическим методом.
Характеристики корреляционного течеискателя Т10
Параметр Значение Диапазоны (при скорости звука 1300 м/сек.) 100, 250, 500, 1000, 2000 м Точность 0,1% от диапазона Фильтр:
- верхних частот
- нижних частот
100, 300, 600 Гц, выключен
630, 1250, 2500 Гц, выключенДисплей графический, LCD, 320х240 точек Рабочая температура -20 до +40°С Электропитание 4 шт. типа АА Ni-Mh, 2,3 А/ч аккумуляторы Время непрерывной работы (не менее) 5 ч Зарядное устройство встроенное Время заряда аккумуляторов не более 4 ч Связь с ПК USB 1.1 Радиосвязь с внешним модулем 2,4 ГГц Дальность радиосвязи (при использовании штатных антенн) до 200 м Корпус IP42 Размеры 125х227х45 мм Масса 1,0 кг Характеристики трассопоискового приемника АП-027М
Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны - натуральный широкополосный или отфильтрованный сигнал Головные телефоны - синтезированный звук ЧМ - Встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты IP54 Габаритные размеры 220x102x42 мм Масса 0,46 кг Характеристики трассировочного генератора АГ-144.1
Параметр Значение Частоты генерируемого сигнала, Гц Частоты SIN f1 / f2 / f3, ±0,1% 512 / 1024 / 8192 Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2 Режимы генерации «SIN» «непрерывный» непрерывная синусоидальная генерация «SIN» «_|¯|_» кратковременные посылки синусоидального сигнала
(длительность импульса 100 мс, частота следования импульсов 1 Гц)«SIN» «3 частоты» посылки синусоидального сигнала с чередованием частот f1, f2, f3
(длительность импульса 100 мс, частота следования импульсов 2 Гц)«УДАР» генерация ударных импульсов
(длительность импульса устанавливается автоматически)Выходные параметры синусоидальной генерации Максимальное выходное напряжение, В: - при автономном питании
- с добавлением внешнего аккумулятора 12/24 В
- при питании от сетевого блока220
330
140Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% При автономном питании (12/24 В): Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частотыРвых, Вт 7,5 15 30 60 Rнагр, Ом 0,1…1300 0,15…660 0,3…1300 0,6…660 Режимы:
- импульсы 512 и 1024 ГцРвых, Вт 15 30 60 120 Rнагр, Ом 0,15…660 0,3…330 0,6…660 1,2…330 C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В: Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частотыРвых, Вт 45 90 Rнагр, Ом 0,45…2000 0,9…1000 Режимы:
- импульсы 512 и 1024 ГцРвых, Вт 90 180 Rнагр, Ом 0,9…1000 1,8…500 От сетевого блока питания: Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частотыРвых, Вт 18 36 Rнагр, Ом 1,8…800 Ом 0,4…400 Ом Режимы:
- импульсы 512 и 1024 ГцРвых, Вт 36 72 Rнагр, Ом 0,4…400 0,7…200 Допустимое сопротивление нагрузки любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля. Согласование с нагрузкой автоматическое, обеспечивающее достижение заданной мощности в нагрузке Источники питания Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток до 6,7 А Функциональные особенности Автоматические функции - автосогласование (достижение заданной мощности в нагрузке);
- специальная программа управления передающей антенной;
- встроенный контроллер заряда, работающий с внешним источником 15…15.3 В;
- «автоопределение» подключения и отключения передающей антенны и ударного механизмаАвтоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
- при несоответствии внешнего напряжения питания режиму генерации / зарядки;
- при переключении режима сетевого питания в процессе зарядки;
- при коротком замыкании выхода в процессе согласования;
- при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходеАвтоматическое повторное согласование - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
- при переключении частоты / режима генерации «SIN»;
- при определенных изменениях напряжения питанияТипы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
- индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)Конструктивные параметры Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80% Индикация светодиоды трехцветные «питание» и «выход»:
- напряжение и состояние питания;
- мощность и состояние выхода красный;
- возможность или наличие «опасного» напряжения на выходе (>40 В)Управление Клавишные переключатели:
на 3 положения
- «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
- «РЕЖИМ» «SIN» - вид синусоидальной генерации;
- «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании
на 2 положения
- «ПИТАНИЕ»;
- «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
- «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)
красная кнопка
- загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)Габаритные размеры электронного блока (кейса), не более, мм 250х215х165 Вес электронного блока, не более, кг 8,5 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС Класс климатической защиты IP65 Характеристики электромагнитного датчика EMD-257
Параметр Значение Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Характеристики акустического датчика AD-257
Параметр Значение Габаритные размеры прибора, не более, мм 60х130 Масса, не более, кг 0,95 Характеристики индукционной антенны ИЭМ-301.3
Параметр Значение Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный Характеристики ударного механизма УМ-112М
Параметр Значение Рабочее положение крепления ударного механизма на трубу Допустимое любое Оптимальное для максимальной дальности трассировки верхнее Общие данные Длина соединительного кабеля, м 5 Диаметр исследуемой трубы, мм от 50 Габаритные размеры, мм 90х200 Вес, кг 3 Рекомендуемые области применения корреляционного течеискателя Искор-222
- Теплосети.
- Водоканал.
- Продуктопроводы.
