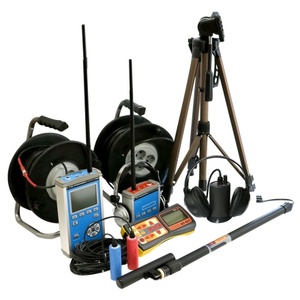

Корреляционный течеискатель "ИСКОР-205"
Артикул: 00-00008611
Назначение корреляционного течеискателя Искор-205
- Определение корреляционным методом местоположения утечек из трубопроводов.
- Проведение трассировки подземных коммуникаций пассивным методом.
- Уточнение места утечки акустическим течеискателем.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Выполняемые функции корреляционным течеискателем Искор-205
- Поиск места разгерметизации трубопровода.
- Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.
Основные преимущества корреляционного течеискателя Искор-205
- Наличие радиоканалов.
- Высокая помехозащищенность.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
- Уточнение места утечки акустическим методом в режимах «спектр» и «график».
Применение корреляционного течеискателя Искор-205
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Характеристики корреляционного течеискателя Т10
Параметр Значение Диапазоны (при скорости звука 1300 м/сек.) 100, 250, 500, 1000, 2000 м Точность 0,1% от диапазона Фильтр:
- верхних частот
- нижних частот
100, 300, 600 Гц, выключен
630, 1250, 2500 Гц, выключенДисплей графический, LCD, 320х240 точек Рабочая температура -20 до +40°С Электропитание 4 шт. типа АА Ni-Mh, 2,3 А/ч аккумуляторы Время непрерывной работы (не менее) 5 ч Зарядное устройство встроенное Время заряда аккумуляторов не более 4 ч Связь с ПК USB 1.1 Радиосвязь с внешним модулем 2,4 ГГц Дальность радиосвязи (при использовании штатных антенн) до 200 м Корпус IP42 Размеры 125х227х45 мм Масса 1,0 кг Характеристики трассопоискового приемника АП-027М
Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны - натуральный широкополосный или отфильтрованный сигнал Головные телефоны - синтезированный звук ЧМ - Встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты IP54 Габаритные размеры 220x102x42 мм Масса 0,46 кг Характеристики акустического датчика AD-257
Параметр Значение Габаритные размеры прибора, не более, мм 60х130 Масса, не более, кг 0,95 Характеристики электромагнитного датчика EMD-257
Параметр Значение Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником)
