Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат "Атлет АГ-319К"

Описание трассоискателя Атлет АГ-319К

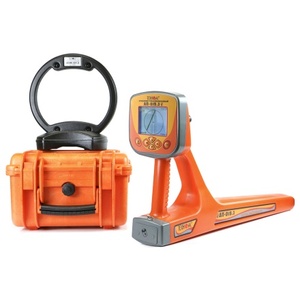

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.

Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).

Самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя Атлет АГ-319К

• Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
• Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
• Поиск электрических кабелей под напряжением.
• Поиск мест пересечения трубопровода и кабеля.
• Определение мест повреждения кабельных линий.
• Обследование участков местности перед проведением земляных работ.
• Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
• Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

Особенности приемника АП-019.3

• Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
• Изображение трассы на экране прибора.
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
• Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
• Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
• Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
• Дополнительные функций при подключении внешних датчиков.
• Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
• Меню на двух языках (русский и английский).
• Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

Особенности генератора АГ-120ТМ

• Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
• Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
• Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
• Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
• Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
• Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
• Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
• Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Функциональные возможности приемника АП-019.3 в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля

С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока. Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.

Программа MapProgram

Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».

Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.

Системные требования к компьютеру

• Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
• Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
• Оперативная память: 1 GB RAM.
• Место на жестком диске: 300 MB of free space.

Вид окна программы MapProgram

Вся необходимая информация для работы с программой содержится в разделе "Справка".

Внимание! Для загрузки сохраненного трека в Яндекс.Карты используйте приложенную инструкцию "Загрузка KML файла в Yandex.Карты".

Программа UtilityLoc

Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.

Системные требования к компьютеру

• Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
• Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
• Оперативная память: 1 GB RAM.
• Место на жестком диске: 300 MB of free space.

В комплекте с диском вы получаете ключ для активации программы.

Информацию о стоимости программы и лицензии на ее использование вы можете узнать у наших менеджеров.

Рекомендуемые области применения трассоискателя Атлет АГ-319К

• Электросети.
• Телекоммуникация.
• Строительно-монтажные организации.
• ЖКХ.
• Водоканалы.
• Теплосети.
• Нефтегазовая отрасль.
• Геодезия.
