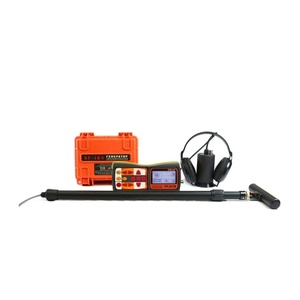

Трассотечеискатель "Успех АТГ-425.15Н"

Артикул: 00-00002101
200790.00 руб. За 1 шт.

Назначение трассотечеискателя Успех АТГ-425.15Н

  • Определение местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора.
  • Определение мест повреждения кабельных линий.
  • Обследование участков местности перед проведением земляных работ.
  • Проведение работ по поиску скрытой проводки.
  • Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.

Комплект с расширенной индикацией выходных параметров генератора.


Трассотечеискатель Успех АТГ-425.15Н - универсальный многофункциональный комплект, в котором объединены три устройства:

  1. трассоискатель с электромагнитным датчиком;
  2. трассоискатель с акустическим датчиком;
  3. течеискатель с акустическим датчиком.

Решаемые задачи трассотечеискателем Успех АТГ-425.15Н

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Определение мест утечки.

Особенности трассотечеискателя Успех АТГ-425.15Н

  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Особенности приемника АП-027М

  • Цифровой трассопоисковый приемник.
  • Большой ЖК дисплей с переключаемыми режимами работы и индикации.
  • Отображение частотного спектра входного сигнала.
  • Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
  • Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
  • При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
  • При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
  • Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-105

  • Встроенный «мультиметр» отображает, по выбору оператора, напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
  • Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
  • Ручное уменьшение/увеличение мощности после автосогласования.
  • Небольшие габариты и вес.

Принцип работы трассотечеискателя Успех АТГ-425.15Н

Режим трассопоиска

Пассивный поиск (трассопоиск без использования генератора)

Подключить головные телефоны и EMD к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск (трассопоиск с использования генератора)

Подключить головные телефоны и EMD к приемнику.

Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод).

Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).

Поиск места повреждения силового кабеля (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (EMD) и акустическим (AD).

Подключить головные телефоны и EMD (AD) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска

Подключить головные телефоны и AD к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».

Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.


Рекомендуемые области применения трассотечеискателя Успех АТГ-425.15Н

  • ЖКХ.
  • Теплосети.
  • Водоканал.
