Трассотечеискатель "Атлет ТЭК-120А"

Назначение трассотечеискателя Атлет ТЭК-120А

• Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определение глубины их залегания и мест повреждения до 6 м.
• Определение мест повреждения силовых кабельных линий индукционным и акустическим методами.
• Трассировка и контроль изоляции защитных покрытий газопровода.
• Обследование участков местности перед проведением земляных работ.
• Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.

Морозоустойчивый комплект с мощным генератором.

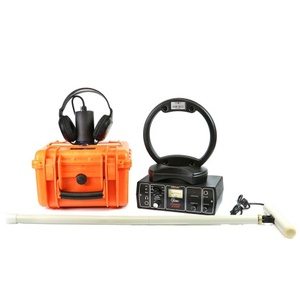

Трассотечеискатель Атлет ТЭК-120А - универсальный многофункциональный комплект, в котором объединены три устройства:

• трассоискатель с электромагнитным датчиком;
• трассоискатель с акустическим датчиком;
• течеискатель с акустическим датчиком.

Решаемые задачи трассотечеискателем Атлет ТЭК-120А

• Трассировка кабеля и определение глубины залегания.
• Поиск места повреждения силового кабеля.
• Поиск металлических трубопроводов и определение глубины залегания.
• Поиск мест пересечения трубопроводов и кабеля.
• Определение мест утечки.

Особенности приемника АП-010М

• Аналоговый трассопоисковый приемник.
• Стрелочный индикатор уровня сигнала.
• Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
• Морозоустойчивый, работа при температурах до -30°С.
• Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

Особенности генератора АГ-120ТМ

• Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
• Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
• Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
• Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
• Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
• Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
• Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
• Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
• Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Рекомендуемые области применения трассотечеискателя Атлет ТЭК-120А

• Энергетика с протяженными коммуникациями.
• ЖКХ.
• Теплосети.
• Водоканал.
