04.06.2020

Представляем новые биполярные линейные источники питания постоянного с выходной мощностью от 1,5 Вт до 150 Вт. Уникальный выход «напряжение/ ток» позволяет использовать модели серий АКИП-1401/АКИП-1402/АКИП-1403 в качестве биполярного источника питания или биполярной электронной нагрузки. Функция имитации аккумуляторной батареи особенно эффективна в ходе НИОКР и организации ускоренных приемо-сдаточных или производственных испытаний портативных устройств с батарейным питанием. Источники питания АКИП-1401/АКИП-1402/АКИП-1403 имеют сверхбыструю переходную характеристику (response time) в диапазоне значений <20…150 мкс (в зависимости от модели), максимальное разрешение индикации от 1 нА (для АКИП-1401/2).

Модельный ряд

АКИПДиапазон U/IPвых
АКИП-1401/1±15 В/±9 В, ±3 А/±5 А45 Вт
АКИП-1401/2-15В ~0, 0~15 В, ±0,1 A1,5 Вт
АКИП-1402Два канала
1 КАН: ±15 В/±9 В, ±3 А/±5 А
2 КАН: 0~15 В/0~9 В, ±3 А/±5 А
45 Вт на каждый канал
АКИП-1403/1-15 В~ 0, 0~ 15 В, ±10 A150 Вт
АКИП-1403/2-30 В~ 0, 0~ 30 В, ±5 A150 Вт
АКИП-1403/3     -60 В~ 0, 0~ 60 В, ±2,5 A150 Вт

Режим быстрого переключения «Speed Shift», используемый в источниках питания серии АКИП-1401/АКИП-1402/АКИП-1403, обеспечивает высокую скорость нарастания выходного напряжения (rising time) до 150 мкс без выбросов на вершине!.

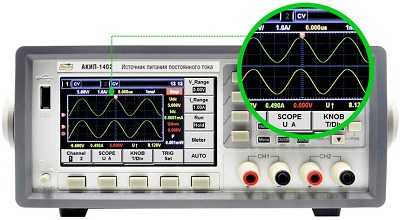

Новинки обеспечивают полезную функцию отображения формы выходного сигнала на экране источника (захват данных и построение осциллограмм), что упрощает настройку и визуальный контроль ИУ при тестировании. Данная функция отображения выходной формы U/I реализована на основе сбора данных и формирования реальных отсчетов (выборки). Кривая выходного напряжения/ тока включается или отключается на экране по выбору оператора и может быть видоизменена органами управления на панели источника (адаптирована для удобства наблюдения). При необходимости экранная графика может быть сохранена, что добавляет модели источника дополнительную функциональность цифрового запоминающего осциллографа.

Модели источников питания АКИП-1401/АКИП-1402/АКИП-1403 могут широко использоваться при испытаниях портативных устройств с батарейным электропитанием, для тестирования блоков питания мобильных устройств, тестировании светодиодов, а также с успехом использоваться в других областях, например, для эмуляции помех, анализа состояний бортовой электросети различных транспортных средств.

Благодаря уникальному биполярному дизайну источников и возможности изменения их выходного импеданса в диапазоне 0~20 Ω данные приборы будут востребованы в циклических тестах «разряд-заряд» для широкой номенклатуры перезаряжаемых батарей (аккумуляторов) различных типов портативных устройств. Источники обеспечивают моделирование процессов разрядки-заряда батареи, что в совокупности с другими тестами увеличивает перечень измерительных приложений новинок, реализуя тем самым свою функциональность «Одно устройство – масса применений».

Основные возможности и преимущества

  • Биполярный, двухдиапазонный выход (переключаемый – в зависимости от модели)
  • Максимальная выходная мощность до 150 Вт, напряжение до ±60 В, выходной ток до ±10А
  • Точное моделирование поведения батареи
  • АЦП с высокоскоростной выборкой и функцией построения кривых на экране (встроенный цифровой осциллограф)
  • Сверхбыстрая переходная характеристика, быстрое время нарастания напряжения
  • Максимальное разрешение по току 1 нА (отображение на экране)
  • Сверхмалый уровень пульсации тока до 2 мкА (с.к.з.)
  • Настраиваемый выходной импеданс (0…20 Ом)
  • Встроенный высокоточный цифровой вольтметр (макс. разрешение 1 мВ)
  • Высококонтрастный цветной ЖК-дисплей, 2-х канальный режим отображения (АКИП-1402)
  • Применим для испытаний аккумуляторных батарей портативных устройств
  • Тестирование светодиодных изделий без перегрузки по току
  • Наличие реле обеспечивает электрическую изоляцию на выходных клеммах
  • Функция списка (List) позволяет запрограммировать и воспроизвести выходной профиль U/I
  • Стандартные интерфейсы: LAN, USB, GPIB

Преимущества биполярного выхода

Высокоскоростной линейный источник постоянного тока серии АКИП-1401/АКИП-1402/АКИП-1403 оснащен многофункциональным выходом с максимальным напряжением до ±60 В (АКИП-1403/3) и максимальным током до ±10 А (АКИП-1403/1), что позволяет удовлетворить широкие потребности разработчиков при тестировании различных мобильных устройств.

В новой серии биполярных источников питания постоянного тока АКИП-1402 это 2-х канальная модель с регулируемым напряжением по каждому из каналов в двух диапазонах Uвых. Пользователи могут переключать диапазон в соответствии с требованиями тестирования, и таким образом, с помощью одного простого в управлении АКИП-1402 сразу обеспечивается одновременный тест телефона и зарядного устройства без каких-либо других дополнительных приборов.

Сферы применения

  • Тестирование мобильных устройств с батарейным питанием
  • Тестирование схем защиты бортового аккумулятора
  • Диагностика и тестирование перезаряжаемых батарей
  • Испытания LED-устройств и изделий на их базе (светодиодная техника)
  • Тестирование DC/ DC преобразователей
